CAN/CAN FD/LIN通信アナライザー
データロガー
LE-270GF
PC接続でリアルタイムの通信解析も可能
SDカード対応の通信データロガー
CAN/CAN FD/LIN/アナログ信号/GPS 同時計測対応
シミュレーション機能、Wi-Fi接続対応モデル
概要
詳細
スペック
オプション
ダウンロード
| 計測インターフェイス | CAN/CAN FD:ISO11898-2 ： 2016 準拠 MCP2544FD, LIN:ISO9141 準拠 TJA1021 | |
|---|---|---|
| 絶縁 | USB コネクタ/SD カードスロットなどの計測処理部とは1KV ガルバニック絶縁 | |
| 計測コネクタ | DSUB25 ピン オスコネクタ#4-40UNC | |
| 計測チャンネル数 | CAN/CAN FD またはLIN の2 ポート、またはCAN/CAN FD とLIN の1 ポートづつの組合せで合計2 チャンネル対応 | |
| 対応プロトコル | CAN、CAN FD(ISO/ 非ISO)、デバイスネット、LIN (Rev1.1, 1.2, 1.3, 2.0, 2.1) | |
| 測定可能な通信速度 | CAN/CAN FD ： 20Kbps ～ 1Mbps、CAN FD( ﾃﾞｰﾀﾌｪｰｽﾞ) ： 1Mbps ～ 5Mbps LIN ： 400bps ～ 26Kbps （この範囲で任意に設定可能） |
|
| CAN モニター | 標準フォーマット/ 拡張フォーマット対応、サンプルポイント任意設定可能 | |
| LIN モニター | ID 毎のデータ長指定、または時間( 規格のフレーム最大時間) でフレーム区切り可能 | |
| エラーチェック機能 | CAN/CAN FD のCRC, ACK, Error frame, Form LIN のBreak, Sync, Parity, Checksum, Framing, Response |
|
| 記録容量 | PC 接続時： HDD に最大32G バイト、単独動作時： 本体のSD カード容量分（128K/1M/2M/4M/8M/16M/32M バイト単位のファイル数で指定可） | |
| 動作モード | 単独動作： ロガーモード PC 接続時： リモートモード | |
| 測定テストモード | ONLINE モード、MANUAL 送信モード | |
| 測定開始と停止 | PC から操作、スタート/ ストップスイッチ、電源投入時自動、指定時刻自動 | |
| タイムスタンプ計測 | 9 桁， 分解能は時: 分: 秒.1m 秒， 100 µ s， 10µs， 1µs を指定可能 | |
| フィルタ | チャンネル毎に指定のID （ビットマスク指定可） のみを記録可能( アクセプタンスフィルター) CAN はさらにパス、カットのフィルターを各8 個指定し、アクセプタンスフィルターとAND 条件で指定可 | |
| PC 上での表示 | 通常表示(時系列表示）、収集固定表示（ID 別にデータを更新表示）、アナログ波形表示 | |
| トリガー機能 | ||
| 条件 | エラー(Break, Sync, Parity, Framing, CRC/ チェックサム)※2、指定CAN データフレーム( チャンネル、ID 、 データ、オフセット、ビットマスク)、指定CAN リモートフレーム ( チャンネル,ID)、指定LIN フレーム( チャンネル、ID 、データ、ビットマスク)、タイマー・カウンタ一致、外部信号論理、外部トリガー入力エッジ | |
| 動作 | 測定停止（オフセット指定可）、タイマー/ カウンタ制御、トリガー条件の有効化/ 無効化、ユーザー定義LED の点灯/ 消灯、外部信号出力、CAN フレーム送信(MANUAL モード時)、キャプチャー制御 | |
| PC 上での検索機能 | トリガーの一致点、エラー（ACK,Form,Error frame,Break,Sync,Parity,Checksum,Framing,CRC/Checksum）、指定CAN データフレーム( チャンネル、ID 、データ、オフセット、ビットマスク)、指定CAN リモートフレーム ( チャンネル, ID)、指定LIN フレーム( チャンネル、ID 、データ、ビットマスク)、指定タイムスタンプ（時間の範囲指定）、外部信号論理 | |
| データ変換機能 | テキスト形式、CSV 形式、kml 形式に変換して保存可 | |
| シミュレーション機能 | CAN/CAN FDまたはLINの1チャンネルからテストデータを出力可能 テストフレーム(CAN/CAN FD、LINそれぞれ最大16種類)を事前登録可能 データフィールド内の指定位置のデータを自動的に増減（スイープ）可能 |
|
| CAN/CAN FDテスト | PC画面の操作パネルで選択された複数フレームをそれぞれの指定周期で送信可能（送信回数も指定可) | |
| LINテスト | マスターモード：テストフレームを指定の順番にスケジュール送信 スレーブモード：ID一致応答送信 通信異常テスト: Parity エラー有無, BREAKフィールド長(未指定時は13ビット), SYNCフィールド値（未指定時は55h）を指定可" |
|
| 外部入力信号 | デジタル/ アナログ入力共用 4 チャンネル
記録モード： 通信データ受信時に記録、または、指定周期（1ms ～ 10min, 13 段階） アナログ入力： 入力範囲： -16V ～ +16V / 0V ～ 32V、分解能10 ビット、精度： ±0.5%FS、最大15Ksps デジタル入力： 入力閾値： 1=2.2V 以上 |
|
| 加速度データ | X/Y/Z 軸の加速データを記録、表示、3 軸加速度 センサー(KX122-1037 相当) 内蔵 | |
| GPS 測位データ | 緯度、経度、海抜高さ等を記録、表示 アクティブGPS アンテナ接続用SMA （メス） コネクタを装備 QZSS SLAS 対応 |
|
| LED 表示 | 2 色発光LED 5 個 電源/ エラー、測定中/ 記録中、CH1/CH2、ユーザー定義U1/U2、WiFi/GPS※1 | |
| スイッチ | 1 個 RUN/STOP | |
| 外部トリガー信号 | 入力1、出力2 計測コネクタに配置 | |
| SD カード対応容量 | 2 ～ 32 ギガバイトSD/SDHC カード※3 | |
| USB2.0 ポート | ミニB コネクタ High スピード転送対応 | |
| Wi-Fi 接続※4 | IEEE 802.11 b/g/n 周波数レンジ: 2400MHz-2483.5MHz 送信パワー : 802.11b: +20dBm 802.11g: +17dBm 802.11n : +14dBm |
|
| 電源 |
USB バスパワーまたは、DC-IN、計測コネクタの1 ピンBATTERY 端子から給電 外部DC 電源(DC9 ～ 34V)、AC アダプタ6A-181WP09 センター+ 品 |
|
| 消費電力 | 約2W (Wi-Fi 使用時: 約3.4W)※5 | |
| 停電継続動作時間 | 約0.5 秒 | |
| 周囲温度・周囲湿度 | 動作温度:-20 ～ +55℃ 保存温度:-20 ～ +60℃ 湿度:20 - 85%RH ( 但し、結露なきこと) | |
| 本体 外形寸法・質量 | 86(W) × 130(D) × 30(H) mm( 突起部を含まず) 約240g | |
| 付属PC ソフト動作環境 | Windows® 10/11 パソコン:PC/AT 互換機 | |
| 付属品 | PC ソフト, ミニUSB ケーブル, CAN/LIN 用DSUB ケーブル, 電源プラグケーブル, 8 ギガバイトSDHC カード, 取扱説明書 , 保証書 | |
※1: LE-270AF にはGPS はありません。
※2: CRC/ チェックサムエラー以外はLIN のみ有効です。
※3: 動作保証は付属品またはオプション品のSD/SDHC カードのみです。
※4: Wi-Fi 接続を利用できるのは日本、アメリカ、カナダ、RE 指令（2014/53/EU） 適合を条件に利用可能となるEU加盟国のみです。
※5: DC-IN から電源DC12V 投入時。

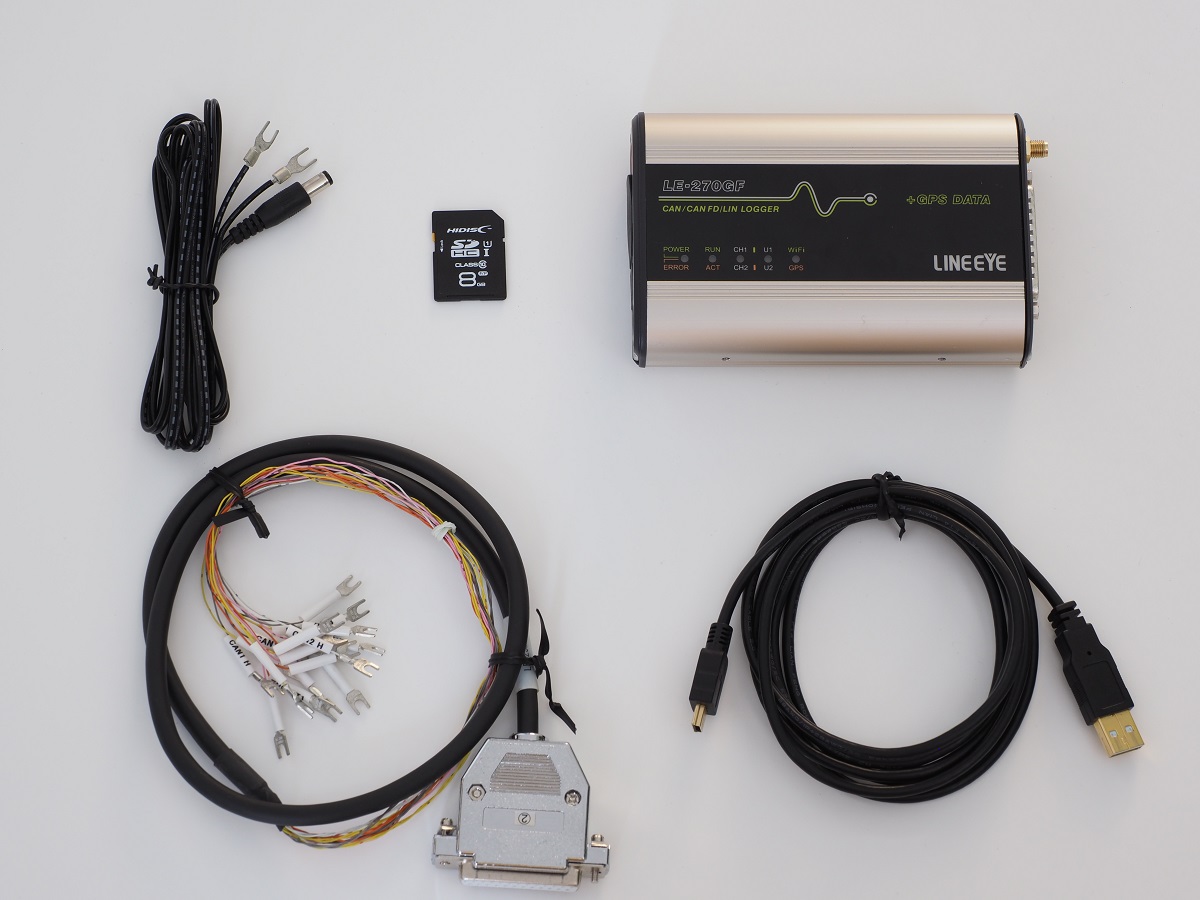

＜構成品＞
