インターフェースコンバータ
SI-60X2
LAN⇔RS-232C(Dsub9)×2ポート変換
概要
詳細
スペック
オプション
ダウンロード

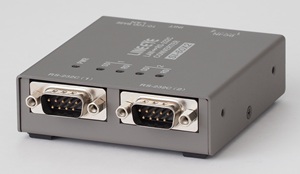

■2ポートを小型筐体に凝縮
2台分のLAN–シリアル通信変換機能を、ノイズに強い金属筐体へコンパクトに集約しました。限られた設置スペースでも高い信頼性と使いやすさを両立します。

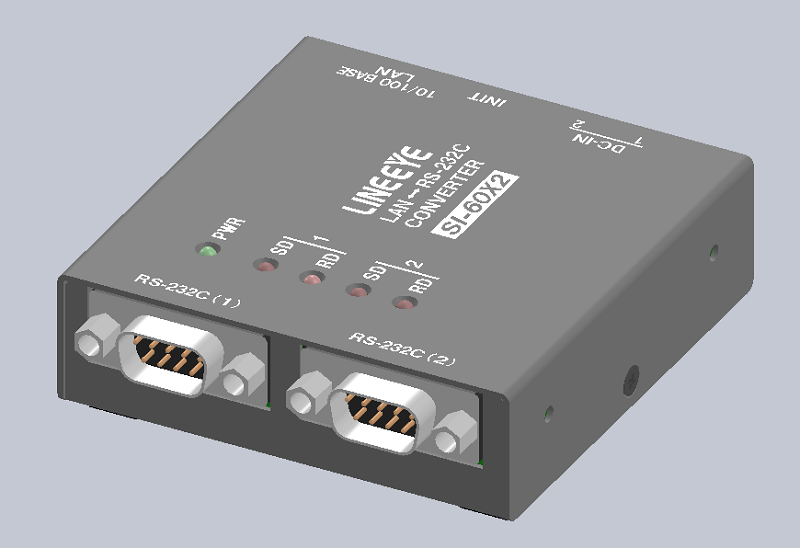

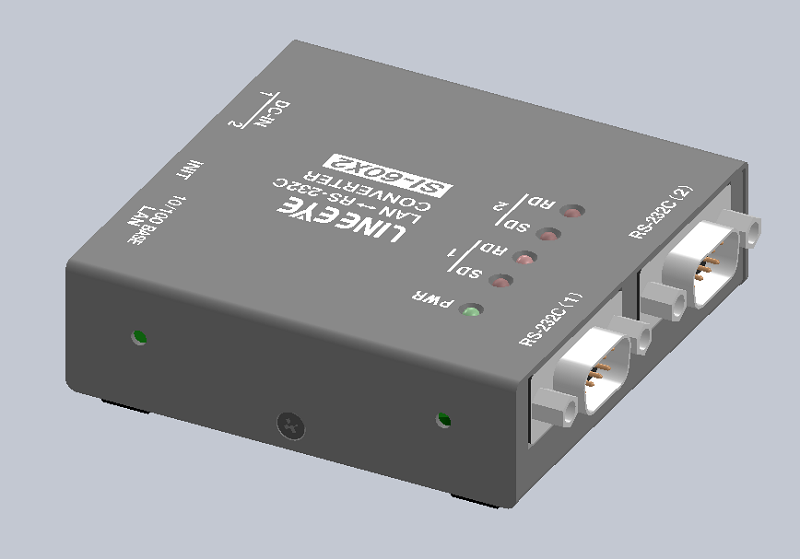

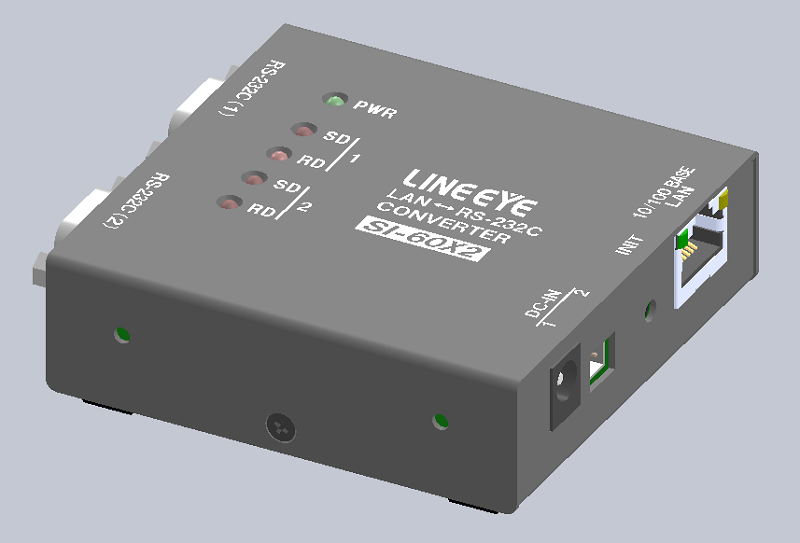

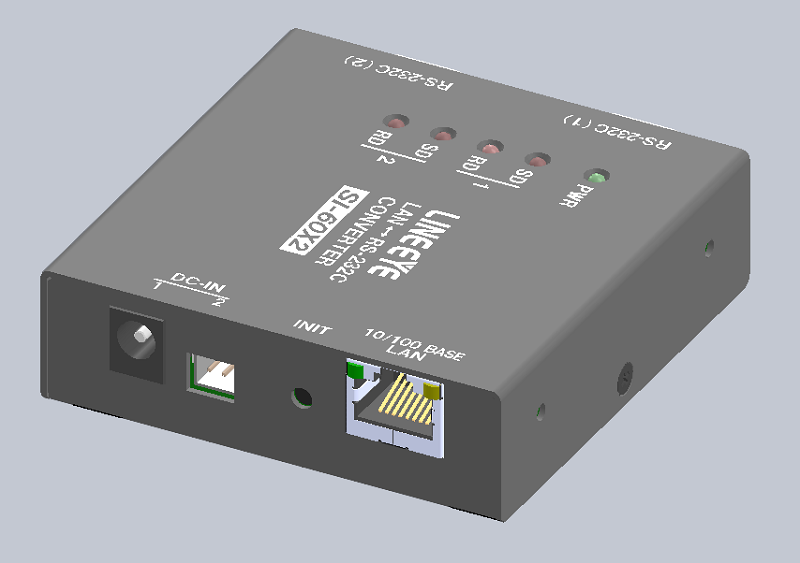

CADデータ画像です。

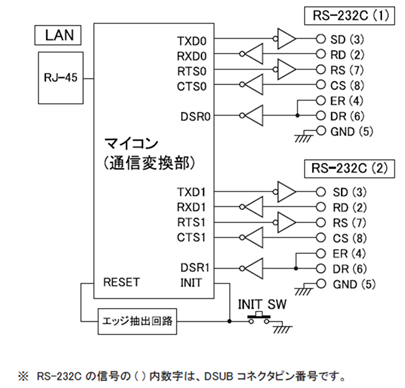

■ブロック図
RS-232Cコネクタ信号ピン配置※1
| ピン※2 | 名 称 | 入出力※3 | 説 明 |
|---|---|---|---|
| 1 | CD | - | 未接続 |
| 2 | RD | In | 受信データ |
| 3 | SD | Out | 送信データ |
| 4 | ER(DTR) | In | 6ピンと内部接続 |
| 5 | GND | － | 信号グランド |
| 6 | DR(DSR) | In | 4ピンと内部接続 |
| 7 | RS(RTS) | Out | 送信要求 |
| 8 | CS(CTS) | In | 送信許可 |
| 9 | CI | - | DC-In※4 |
※1: 2ポートとも同じ配列です
※2: 本機からの信号出力方向を"Out"、本機への入力方向を"In"
※3: この信号論理によりTCP の接続切断を制御可能
※4: このピンからDC5 ～ 30V を給電可能

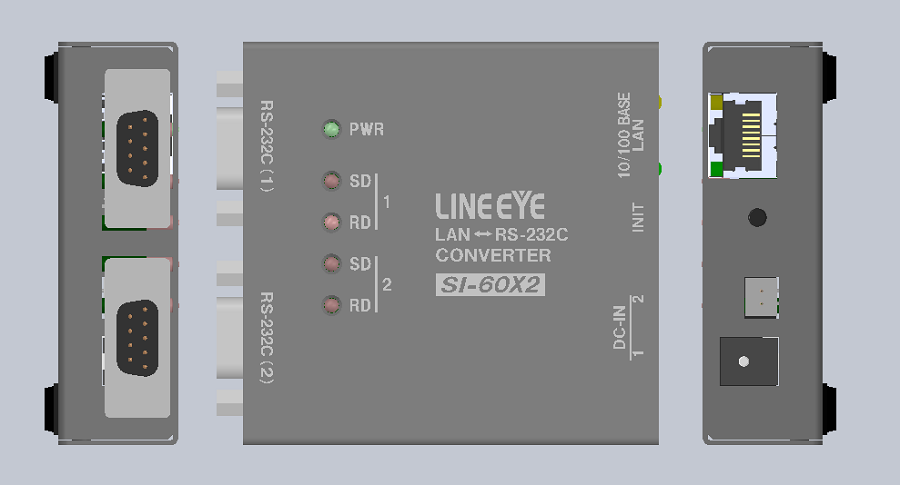

[ コネクター面 ]

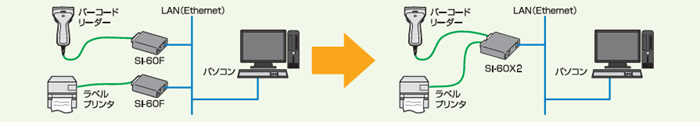

■2台のRS-232C機器をLANに接続
SI-60X2なら2台のRS-232C機器をまとめてLANに接続可能。当社のSI-60F/60 2台から置き換えれば、さらに低コスト化、省スペース化、省電力化が可能です。
| SI-60F 2台をSI-60X2 1台に置き換えると！ | SI-60F 2台の場合 | SI-60X2 1台の場合 |
|---|---|---|
| コスト 約33% 削減 | SI-60F 2台 + LANケーブル 2本 | SI-60X2 1台 + LANケーブル 1本 |
| 消費電力 約50% 削減 | 1W × 2台 = 2W | 1W |
| スペース 約33% 削減 | 6cm × 9cm × 2台 = 約108cm2 | 9cm × 8cm = 約72cm2 |
■省スペースの小型設計
小型設計のため、省スペースな据え置き、またはネジ止め設置が可能。オプションのDINレール取付プレートを利用すれば、35mmDINレールに簡単に取り付けできます。
■ワイド入力DC電源対応
付属のACアダプター、または、DC5VからDC30Vまでの選択範囲の広い外部電源装置からオプションの電源プラグケーブルを通して電源供給が可能です。
■設定ツール
日本語UIの設定ツール SI-Xset が用意されています。
［SI-Xsetの機能］
- ネットワーク上のインターフェースコンバータ(SI-60X2、SI-70X)の検索とそのIPアドレスやMACアドレスの表示
- インターフェースコンバータのIPアドレスや各種設定
- 選択したインターフェースコンバータの設定情報をファイルに保存
- 選択したインターフェースコンバータに設定ファイルを読み込んで書込み

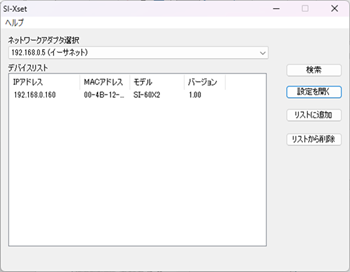

＜設定ツール SI-Xset＞

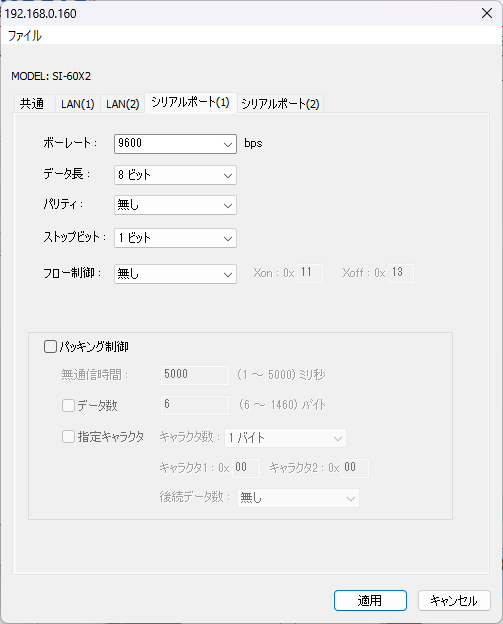

＜SI-60X2シリアルポート1 設定＞
