インターフェースコンバータ
SI-30
RS-232C⇔RS-485(2線式半二重)変換
概要
詳細
スペック
オプション
ダウンロード
■採用事例
横河電機製クランプ電力計 CW120 / CW121 の推奨RS-485/RS-232C変換器に指定されています。

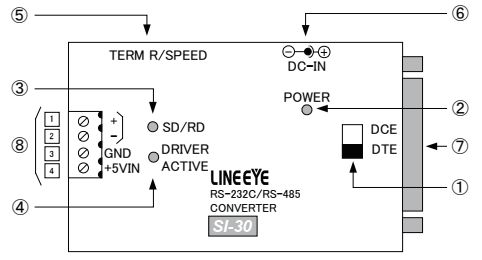

■各部の説明
| ① | DTE/DCE切換スイッチ | 本機のRS-232Cコネクタの入出力を DTEまたはDCE仕様に切換えます。 |
| ② | 電源用LED | 電源投入と同時に点灯します。 |
| ③ | データ状態表示LED | RS-485側データの送受信時に 点滅します。 |
| ④ | ドライバ状態表示LED | RS-485用ドライバがアクティブ時に 点灯します。 |
| ⑤ | ターミネート、ボーレー ト、ドライバ・アクティブ 選択ディップスイッチ |
終端抵抗や回線監視機能などの 設定を行います。 |
| ⑥ | ACアダプタージャック | ACアダプター用ジャックです。 |
| ⑦ | RS-232Cコネクタ | Dsub25ピン(メス) M2.6ミリネジ |
| ⑧ | RS-485側4極端子台 | 5.08mmピッチ 押締型 定格トルク：0.5Nm/M3 |
ターミネート、ボーレート、ドライバ・アクティブ選択ディップスイッチ
| SW1 | SW2 | SW3 | 通信速度(bps) | 内部タイマー(msec) |
|---|---|---|---|---|
| OFF | OFF | OFF | 300以上 | 53.3 |
| ON | OFF | OFF | 115.2k以上 | 0.1 |
| OFF | ON | OFF | 1200以上 | 13.3 |
| ON | ON | OFF | 2400以上 | 6.7 |
| OFF | OFF | ON | 4800以上 | 3.3 |
| ON | OFF | ON | 9600以上 | 1.7 |
| OFF | ON | ON | 19200以上 | 0.8 |
| ON | ON | ON | 38400以上 | 0.4 |
| SW4 | OFF | ドライバ・アクティブManual ホスト側がRS-232Cコネクタの6番ピン（DR)をアクティブ（+5V以上)にすることで、本機内のRS-485ドライバは直ちにアクティブ状態になり、ホストは送信データを回線に送り出すことができる状態になります。ホストが送信終了後、DR信号をノンアクティブ（-5V以下）にすることで、本機は内部タイマーで設定された時間経過後、RS-485ドライバをノンアクティブ状態にします。 |
|---|---|---|
| ON | ドライバ・アクティブAuto RS-232Cコネクタの3番ピン（RD）に入力された送信データ列の最初のスペースビット（スタートビット）を検出して、自動的にRS-485ドライバをアクティブ状態にして、データをRS-485回線に送り出します。RS-485ドライバのアクティブ状態は送信データ中の最後のスペースビットから内部タイマーで設定された時間継続され、その後自動的にノンアクティブ状態になります。 |
|
| SW5 | OFF | ターミネートOFF |
| ON | ターミネートON 終端抵抗100Ω 1/2WがRS-485回線に並列に挿入されます。 | |
| SW6 | OFF | エコーバック許可 本機がRS-485回線に送り出したデータがホスト（RS-232C側）にRS-485回線経由でエコーバックします。RS-232C側機器のソフトウェア処理は、送信データとエコーバックされたデータを比較することで、送信データの衝突を検出することができます。 |
| ON | エコーバック禁止 本機がRS-485回線に送り出したデータがホスト（RS-232C側）にエコーバックされることを禁止できます。（ドライバがアクティブの間レシーバをノンアクティブにします。） |
■ピンアサイン
RS-232Cコネクタ
| ピン番号※1 | 記号名 | RS-232C側入出力※2 | RS-485側との対応 | 説明 | ||
|---|---|---|---|---|---|---|
| DTE/DCE切替SW | DTE/DCE切替SW | |||||
| DCE側 | DTE側 | DCE側 | DTE側 | |||
| 1 | FG | - | - | - | - | 筐体と接続 |
| 2 | SD | I | O | SD/RD(+/-) | ||
| 3 | RD | O | I | |||
| 4 | RS | - | O | - | - | ドライバアクティブスイッチでAuto時 RS-485回線が使用可能状態である ことをRS-232C側に通知 |
| 5 | CS | O | - | - | - | |
| 6 | DR | I | I | I | I | 20番ピンと本機内部で接続 ドライバアクティブスイッチでManua時 信号論理を"マーク"から"スペース"に 切換えることで、RS-485ドライバを アクティブ状態に制御可能※4 |
| 7 | GND | - | - | - | - | グランド端子 |
| 9 | +5V IN | I | I | I | I | このピンよりDC+5V(約250mA)を供給 することで本機を動作可能※3 |
| 20 | ER | I | I | - | - | 6番ピンと内部接続 |
※1: この表に記載のないピンは、空き端子です。
※2: 本機から信号を出力する方向を"O"、本機へ入力する方向を"I"とします。
※3: 9番ピンより電源を供給する場合は、ACアダプタまたは端子台より、電源を供給しないでください。
※4: "マーク"はRS-232Cレベルで-3V以下、"スペース"はRS-232Cレベルで+3V以上を示します。
RS-485側4極端子台
| 端子台NO. | 信号名 | 入出力※1 | 説明 |
|---|---|---|---|
| 1 | SD/RD+ | I/O | RS-485のSD/RD+（ホット側） |
| 2 | SD/RD- | I/O | RS-485のSD/RD-（コールド側） |
| 3 | GND | - | 対向機のGND(SG)と接続※2 |
| 4 | +5V IN | I | このピンよりDC+5V(約250mA)を供給 することで本機を動作可能※3 |
※1: 本機から信号を出力する方向を"O"、本機へ入力する方向を"I"とします。
※2: GNDはデバイスの過電圧破壊を防止するために接続してください。
※3: +5V INより電源を供給する場合は、ACアダプタまたはRS-232C側コネクタ9番ピンより供給しないでください。
■内部ブロック図
RS-485回線監視機能
2線式半二重のRS-485通信では、他の機器がRS-485回線上にデータを送信していないことを確認してデータを送信する必要があります。回線監視機能は、内部タイマー時間以上連続して他の機器がデータ送信していないことをRS-232C側(CS信号等)に通知します。
RS-485ドライバ自動制御機能
2線式半二重のRS-485通信では、データ送信時のみRS-485ドライバICをアクティブにする必要があります。ドライバ自動制御機能は、RS-232Cからの送信データ列の先頭を検出し、瞬時にドライバをアクティブにしてデータをRS-485回線に送出し、送信データ列の最後から内部タイマー時間経過後、自動的にノンアクティブにします。
■マルチポイント接続例
＜半二重RS-485接続＞
■設置・取付方法
据置または底面のM3ネジ穴を利用してネジ止めできます。 また、オプションの SI用DINレール取付プレート SI-DIN20を利用すれば、35mmDINレールに簡単に取り付けできます。
【 SI-DIN20の取付状態 】
【 35mmDINレールへの設置例 】
