PRODUCT / 商品情報
インターフェースコンバータ
SI-20
RS-232C⇔RS-422変換
概要
詳細
スペック
オプション
ダウンロード

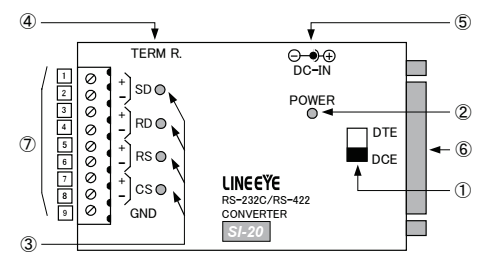

■各部の説明
① | DTE/DCE切換スイッチ | 本機のRS-232Cコネクタの入出力を DTEまたはDCE仕様に切換えます。 |
② | 電源用LED | 電源投入と同時に点灯します。 |
③ | データ状態表示LED | RS-422側データの送受信時に 点滅します。 |
④ | ターミネート選択スイッチ | RS-422側で終端抵抗を必要と する回線でONにします。 |
⑤ | ACアダプタージャック | ACアダプター用ジャックです。 |
⑥ | RS-232Cコネクタ | Dsub25ピン(メス) M2.6ミリネジ |
⑦ | RS-422側9極端子台 | 5.08mmピッチ 押締型 定格トルク:0.5Nm/M3 |
ターミネート選択スイッチ
TERM R SW No. | 信号線名 | 終端抵抗(ON時) |
---|---|---|
1 | CS | 100Ω 1/2W |
2 | RD | 100Ω 1/2W |
3 | RS | 100Ω 1/2W |
4 | SD | 100Ω 1/2W |
■ピンアサイン
RS-232Cコネクタ
ピン番号※1 | 記号名 | RS-232C側入出力※2 | RS-422側との対応 | 説明 | ||
---|---|---|---|---|---|---|
DTE/DCE切替SW | DTE/DCE切替SW | |||||
DCE側 | DTE側 | DCE側 | DTE側 | |||
1 | FG | - | - | - | - | N.C (無接続) |
2 | SD | I | O | SD…SD(+/-) | SD…RD(+/-) | |
3 | RD | O | I | RD…RD(+/-) | RD…SD(+/-) | |
4 | RS | I | O | RS…RS(+/-) | RS…CS(+/-) | |
5 | CS | O | I | CS…CS(+/-) | CS…RS(+/-) | |
6 | DR | - | - | - | - | 20番ピンと内部接続 |
7 | GND | - | - | - | - | グランド端子 |
9 | +5V IN | I | I | I | I | このピンよりDC+5Vを供給 することで本機を動作可能※3 |
20 | ER | - | - | - | - | 6番ピンと内部接続 |
※1: この表に記載のないピンは、空き端子です。
※2: 本機から信号を出力する方向を"O"、本機へ入力する方向を"I"とします。
※3: 9番ピンより電源を供給する場合は、ACアダプターを接続しないでください。
RS-422側9極端子台
端子台NO. | 信号名 | 入出力※1 | 説明 |
---|---|---|---|
1 | SD+ | O | RS-422のSD+(ホット側) |
2 | SD- | O | RS-422のSD-(コールド側) |
3 | RD+ | I | RS-422のRD+(ホット側) |
4 | RD- | I | RS-422のRD-(コールド側) |
5 | RS+ | O | RS-422のRS+(ホット側) |
6 | RS- | O | RS-422のRS-(コールド側) |
7 | CS+ | I | RS-422のCS+(ホット側) |
8 | CS- | I | RS-422のCS-(コールド側) |
9 | GND | - | 対向機のGND(SG)と接続※2 |
※1: 本機から信号を出力する方向を"O"、本機へ入力する方向を"I"とします。
※2: GNDはデバイスの過電圧破壊を防止するために接続してください。
■RS-422機器との接続例
■設置・取付方法
据置または底面のM3ネジ穴を利用してネジ止めできます。 また、オプションの SI用DINレール取付プレート SI-DIN20を利用すれば、35mmDINレールに簡単に取り付けできます。
【 SI-DIN20の取付状態 】
【 35mmDINレールへの設置例 】
