インターフェースコンバータ
SI-10
RS-232C ⇔ カレントループ変換
概要
詳細
スペック
オプション
ダウンロード

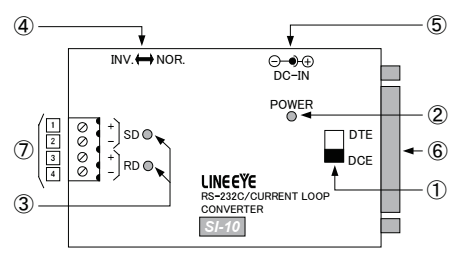

■各部の説明
| ① | DTE/DCE切換スイッチ | 本機のRS-232Cコネクタの入出力を DTEまたはDCE仕様に切換えます。 |
| ② | 電源用LED | 電源投入と同時に点灯します。 |
| ③ | データ状態表示LED | カレントループ側データの 送受信時に点滅します。 |
| ④ | 極性切換スイッチ | カレントループ側のマーク・ スペースの論理を切換えます。 |
| ⑤ | ACアダプタージャック | ACアダプター用ジャックです。 |
| ⑥ | RS-232Cコネクタ | Dsub25ピン(メス) M2.6ミリネジ |
| ⑦ | カレントループ側 4極端子台 |
5.08mmピッチ 押締型 定格トルク：0.5Nm/M3 |
極性切換スイッチ
| NOR.側 | カレントループ電流ONで、RS-232C側はスペース（データあり）状態 |
|---|---|
| INV.側 | カレントループ電流OFFで、RS-232C側はスペース（データあり）状態 |
■ピンアサイン
RS-232Cコネクタ
| ピン番号※1 | 記号名 | RS-232C側入出力※2 | カレントループ側との対応 | 説明 | ||
|---|---|---|---|---|---|---|
| DTE/DCE切替SW | DTE/DCE切替SW | |||||
| DCE側 | DTE側 | DCE側 | DTE側 | |||
| 1 | FG | - | - | - | - | N.C (無接続） |
| 2 | SD | I | O | SD…SD(+/-) | SD…RD(+/-) | |
| 3 | RD | O | I | RD…RD(+/-) | RD…SD(+/-) | |
| 4 | RS | - | - | - | - | 5番ピンと内部接続 |
| 5 | CS | - | - | - | - | 4番ピンと内部接続 |
| 6 | DR | - | - | - | - | 20番ピンと内部接続 |
| 7 | GND | - | - | - | - | グランド端子 |
| 9 | +5V IN | I | I | - | - | このピンよりDC+5Vを供給 することで本機を動作可能※3 |
| 20 | ER | - | - | - | - | 6番ピンと内部接続 |
※1: この表に記載のないピンは、空き端子です。
※2: 本機から信号を出力する方向を"O"、本機へ入力する方向を"I"とします。
※3: 9番ピンより電源を供給する場合は、ACアダプターを接続しないでください。
カレントループ側4極端子台
| 端子台NO. | 信号名 | 入出力※1 | 説明 |
|---|---|---|---|
| 1 | SD+ | I | カレントループの送信側※2 本機内には、電流制限用抵抗は内蔵していません |
| 2 | SD- | O | |
| 3 | RD+ | I | カレントループの受信側※2 本機内には、電流制限用抵抗は内蔵していません |
| 4 | RD- | O |
※1: 本機から信号を出力する方向を"O"、本機へ入力する方向を"I"とします。
※2: 本機のカレントループ送受信回路は、電流源を内蔵しない受動型です。

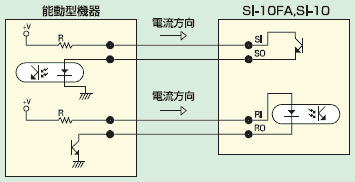

■カレントループ機器との接続例
■設置・取付方法
据置または底面のM3ネジ穴を利用してネジ止めできます。 また、オプションの SI用DINレール取付プレート SI-DIN20を利用すれば、35mmDINレールに簡単に取り付けできます。
【 SI-DIN20の取付状態 】
【 35mmDINレールへの設置例 】
