フタ付き樹脂ケース
LA-BX17T-2
LA-BX17T-4
詳細
ダウンロード
35mmDINレールが装着されたフタ付き樹脂ケースです。ケーブル穴には膜付きグロメットが付いており、カッターで切り込みを入れて、RJ-45コネクタ付きのLANケーブルなども通すことができます。ケーブル穴が2個(LA-BX17T-2)と4個(LA-BX17T-4)の2種類があります。35mmDINレール取付対応の小型制御機器や通信変換器などの屋外収納に最適です。
＜外観＞

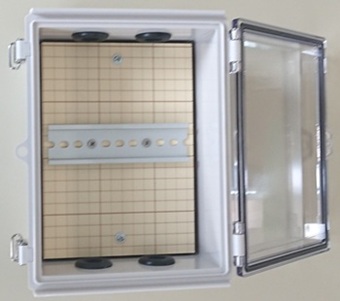

＜開放時＞

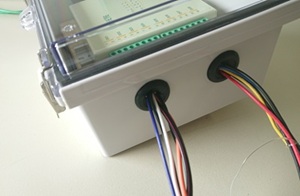

＜グロメット部＞
■外観図

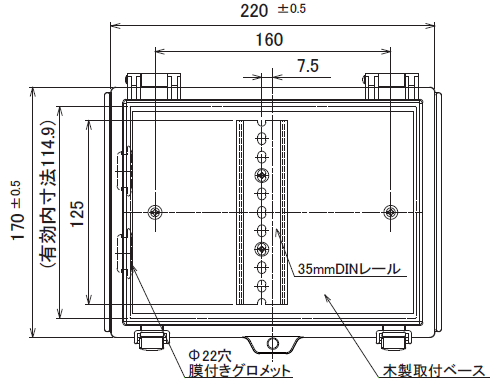

[ LA-BX17T-2 ]

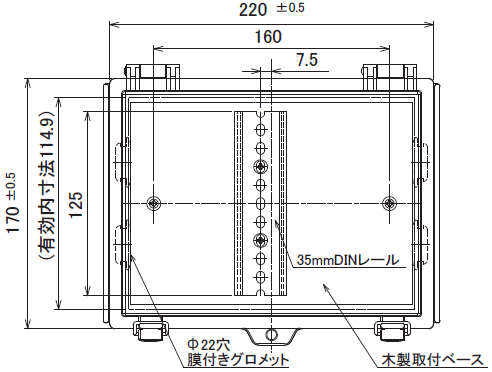

[ LA-BX17T-4 ]

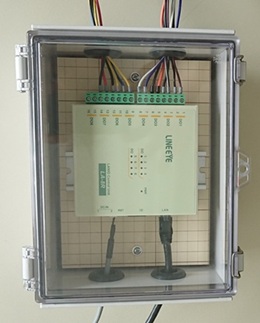

■利用例
■設置方法

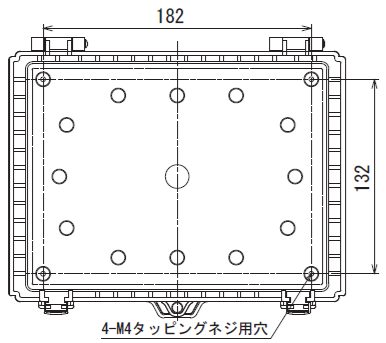

本製品は、タカチ電機工業の開閉式防水プラボックスBCPA172210Tの穴加工製品です。据え置き、またはケース裏面のM4タッピングネジ用の穴を利用してネジ止め固定してください。
ケース正面からのネジ止めやポール固定する時は、タカチ電機工業の樹脂製外部取付足 BFL-1G、ポール取付金具 SSK-170が使用できます。
※ 雨などがかかる屋外で使用する時は、ケーブルをグロメットに通してから防水タイプのコーキング剤で通線部を処理してください。＞＞コーキング処理の例
※ グロメットを取り外して、φ22穴に適合するケーブルグランドを使用することでコーキング処理なしで防塵防滴ケースとして利用できます。
