What's new / 新着情報

お客様各位

2026年 6月 22日

マルチプロトコルアナライザー LE-8500X / LE-8600X シリーズバージョンアップ（V1.16）のご案内

（株）ラインアイは、マルチプロトコルアナライザー LE-8500X / LE-8600X シリーズ用の新ファームウェア（Version 1.16）をLINEEYEのホームページで公開致しました。是非この機会に新ファームウェアへバージョンアップして、新機能をご利用くださいますようお願い致します。

バージョンアップの概要

LAN 通信アナライザー系計測ボードのトリガー機能を拡充
LAN通信計測を行うモデルおよび計測サブボードのトリガー機能を拡充いたしました。
稀にしか起こらない通信トラブルを捕捉・解析するのに、より一層お役立ていただけます。

1-1. トリガー機能にFCSエラートリガーを追加　(対象機種 : LE-8500X/LE-8500XR/SB-GE2/SB-FE2)
IPアドレスやポート番号等の指定条件に一致する特定フレーム受信、または外部TTL信号の変化が起こった際にモニターの自動停止などの動作ができるトリガー機能に、新たに FCS エラーのフレーム受信を条件として指定できるようになりました。

1-2. トリガーセーブ機能を追加/拡充　(対象機種 : LE-8500X/LE-8500XR/SB-GE2/SB-FE2)
外部トリガー発生時にその前後のデータをファイルに保存するトリガーセーブ機能を、計測サブボードSB-FE2 使用時だけではなく LE-8500X/LE-8500XR (SB-GE2)でも利用できるようになりました。
また、FCS エラーのフレーム受信を条件としてトリガーセーブ機能が利用できるようになりました。

1-3. トリガーによる自動停止時にブザーを鳴らす機能を追加
(対象機種 : LE-8500X/LE-8500XR/LE-8600X/LE-8600X/LE-8500X-SE/LE-8500XR-SE/SB-GE2/SB-FE2/SB-T1E)
トリガー発生時にモニターの自動停止と共にブザーを鳴らすことができるようになりました。

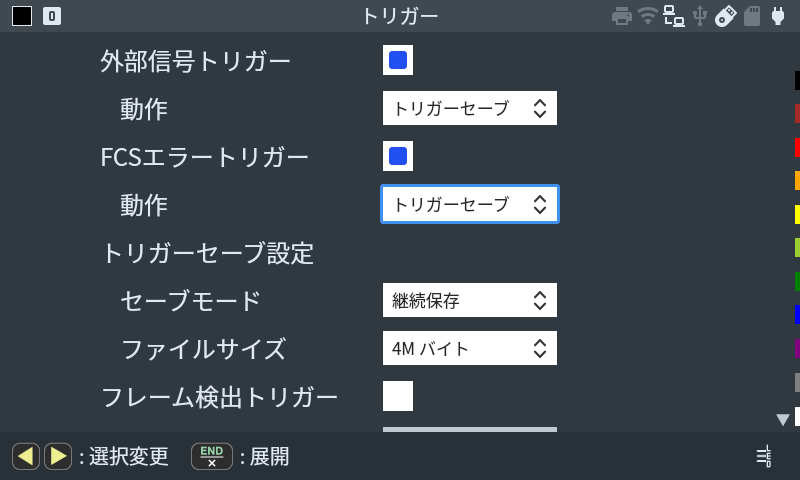

・トリガー設定画面例 (LE-8500X/LE-8500XR/SB-GE2/SB-FE2)

FCS エラー生成機能の追加 (LE-8500X/LE-8500XR/SB-GE2)

PG 機能でパケット生成を行う際に、指定の割合(0.00001% ～ 100%) でFCS エラーのパケットを送信できるようになりました。

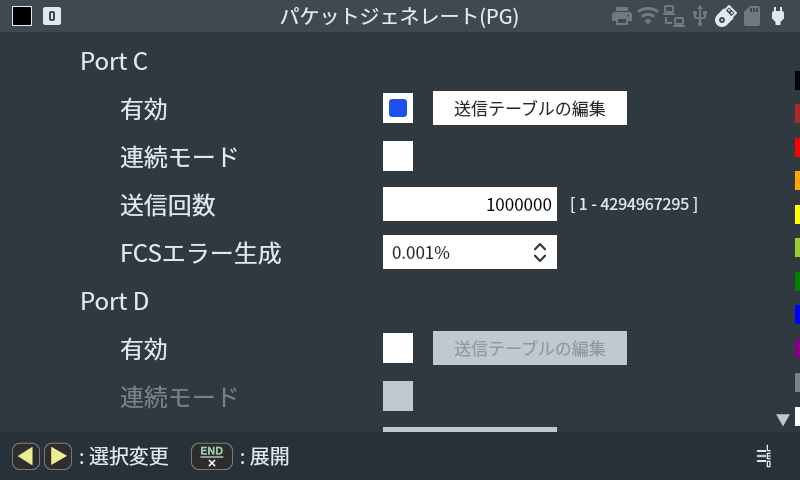

・PG 設定画面例 (LE-8500X/LE-8500XR/SB-GE2)
CAN 測定データのpcap 変換機能の追加(SB-C2AN)

SB-C2AN で保存した CAN / CAN FD 測定データを、フリーソフトのWireshark などで利用可能な pcap 形式に変換してファイル出力できるようになりました。

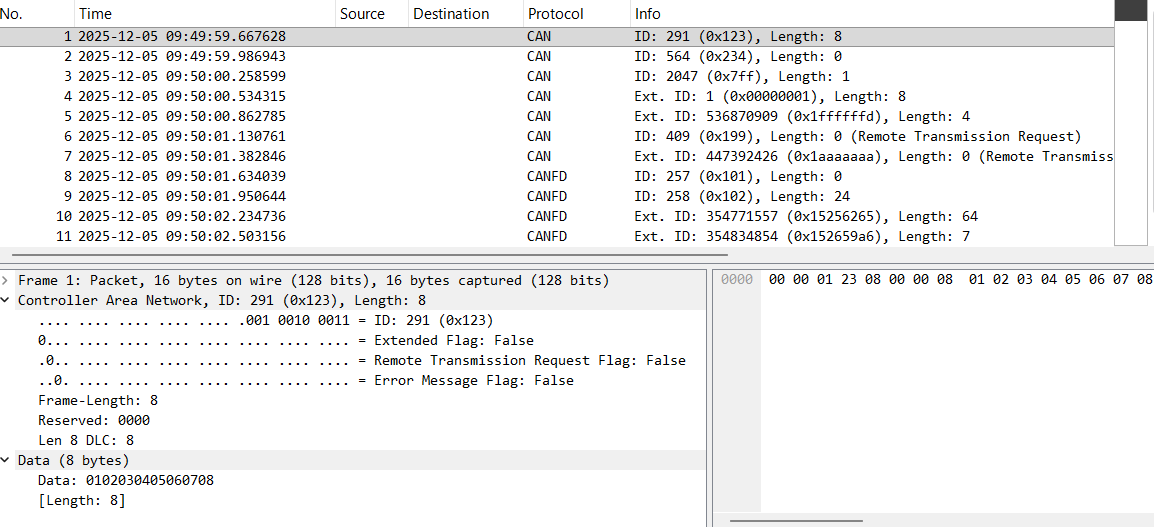

・Wireshark表示例

※ Wireshark で解析可能なSocketCAN 形式に疑似的に変換します。チャンネル情報や、CRC、アナログ値、GPS情報などの付加情報は失われます。
ブザー音量変更機能

トリガー機能で鳴らせるブザーの音量を大きくすることができるようになりました。システム設定からブザー音量を「大」に設定することでアナライザーから少し離れた位置に居ても気づきやすくなります。
その他の更新

・マイナーバグ修正とパフォーマンス改善
