インターフェースコンバータ
SI-60SG
サブギガ無線⇔RS-232C(Dsub9)変換
■920MHz帯無線でシリアル通信を長距離延長
SI-60SG同士の2台ペアやSI-60SGとSI-65SGを2台ペアで使用することで、SUB-GHz無線規格上の通信速度や転送休止時間などの制約を意識することなく、RS-232CやRS-422/RS-485機器間のシリアル通信データを透過的に相互に伝送することができます。高速モードで見通し2km、長距離モードでは見通し7kmのシリアル通信の無線化が可能なため、ケーブル敷設が困難な離れた場所にあるセンサーとパソコンや計測機間の通信に最適な製品です。
＜利用イメージ＞

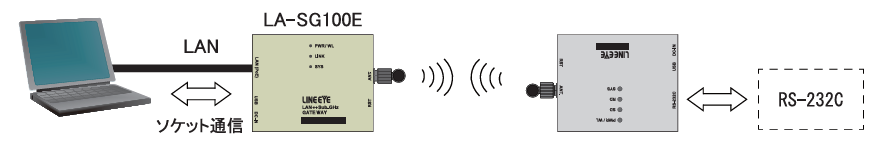

LAN 接続ゲートウェイLA-SG100Eを使用すれば、パソコンからソケット通信を利用して遠隔地のシリアル機器を制御できます。
COMポートエミュレーションソフト (SI-VCP)とLA-SG100Eを組み合わせて使用することで、SI-60SGに接続されたRS-232C機器をパソコンのシリアルポート（COM1～n）に直接接続しているかのように使用可能です。これにより既存の通信プログラムをそのまま、あるいは最小限の変更で活用可能です。
シリアルポートの無いパソコンから直接データを送信したい場合は、USB ⇔シリアル変換ケーブル（オプションのLE-US232BSなど）とインターリンクケーブル（オプションのSI-RS99Xなど）を組み合わせて接続することもできます。

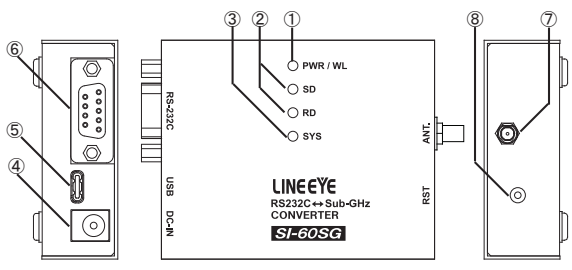

■外観図
| No. | 名称 |
|---|---|
| ① | 電源 / 無線送信状態表示LED |
| ② | RS-232C通信データ表示LED |
| ③ | SYS LED （設定更新中やエラーなどを表示） |
| ④ | 電源入力ジャック DC-IN1 |
| ⑤ | USB タイプC コネクタ |
| ⑥ | RS-232C コネクタ （DSUB9ピン オス） |
| ⑦ | アンテナ接続端子 |
| ⑧ | RST スイッチ (リセットやファームウェア更新モード移行) |

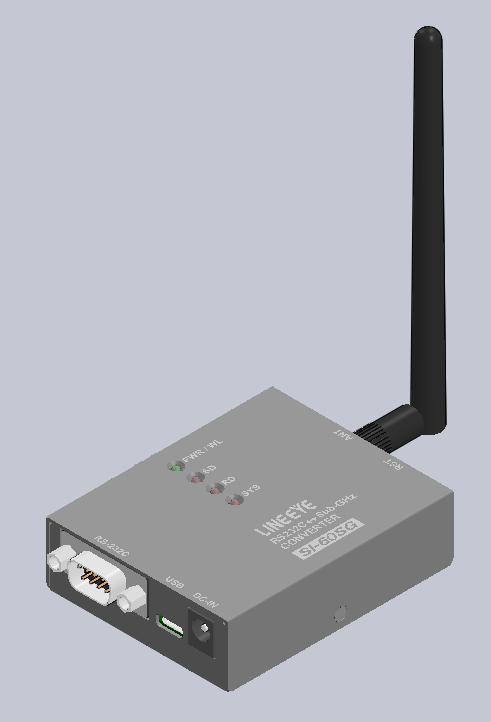

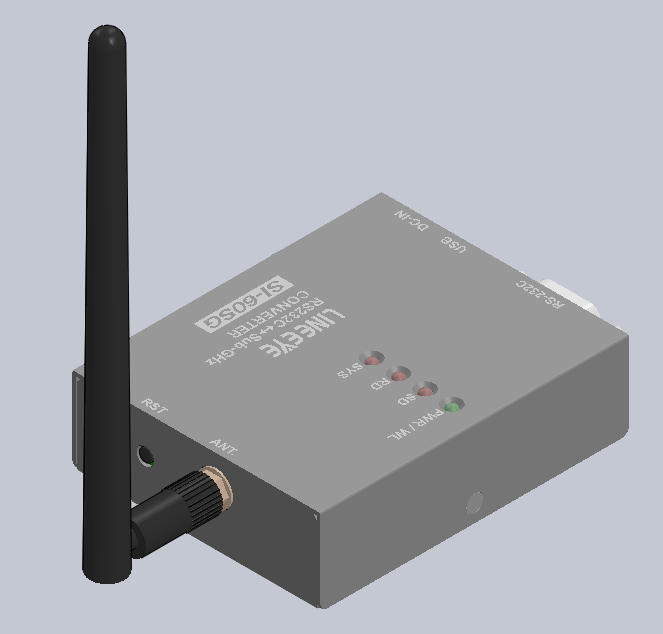

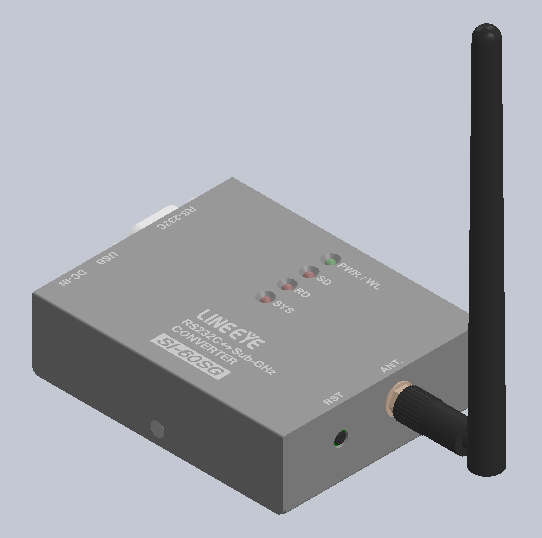

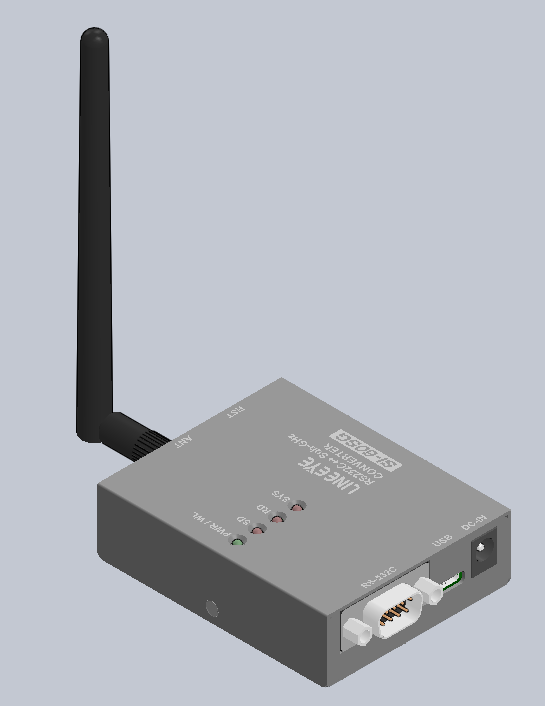

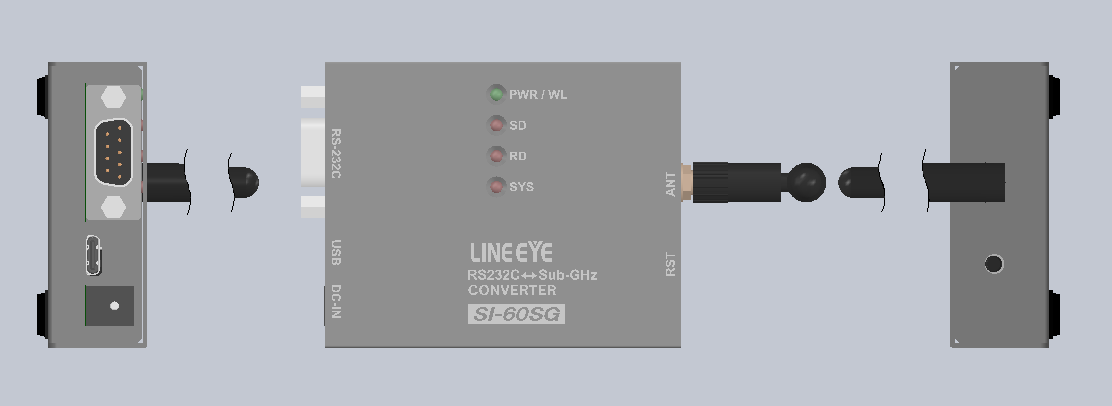

CADデータ画像です。
■ブロック図
RS-232C ピン配列
| ピン | 名 称 | 入出力※ | 説 明 |
|---|---|---|---|
| 1 | - | - | 未使用 |
| 2 | RD | In | 受信データ |
| 3 | SD | Out | 送信データ |
| 4 | DTR | In | データ端末レディ |
| 5 | GND | － | 信号グランド |
| 6 | DSR | In | データセットレディ |
| 7 | RTS | Out | 送信要求 |
| 8 | CTS | In | 送信可 |
| 9 | DC IN | In | 外部電源入力 |
■中継機を置けば、さらに無線距離を延長
障害物を迂回したり、通信距離を伸ばすために本機を中継器としても利用することできます。
＜中継器を設置した接続構成＞
■簡単操作の設定ソフトを付属
USBポートから簡単な操作で動作条件を設定できる設定ソフトLINEEYE_SGsetを付属しています。
＜LINEEYE_SGset 通信設定画面＞
■低消費電力、ワイドDC電源対応
ACアダプタ、外部電源、およびUSBバスパワーで動作可能。低消費電力、DC5～30VのワイドDC電源対応のため、既に設置されていることが多いDC12VやDC24Vの設備電源からの給電が可能です。DSUBコネクタの9ピンから給電ができるので、試運転テストの時は付属のACアダプタを利用し、システム導入時はRS-232C機器側からDSUBコネクタを通して電源を供給するような運用も可能です。
■広い動作温度範囲
動作温度-20～60℃のため、寒冷地や高温の現場等の過酷な環境でも使用が可能です。
■省スペースの小型設計
名刺ケースサイズの超小型設計。場所をとらずに据え置きやネジ止め設置が可能 です。別売りのDIN取付プレート（SI-DIN70）を使って35mm DINレールに取り付けたり、壁取付金具（SI-WM1）を使って壁面に固定したりすることもできます。
■環境配慮
RoHS指令の10物質不使用です。
