LAN⇔RS-232C変換

SI-60P

10Base-T/100Base-TX対応

Dサブ9ピンモデルはこちら ⇒ SI-60FP
概要
【 付属品 】
ユーティリティCD:1枚
取扱説明書:1部
保証書:1通

SI-60Pは、RS-232Cのシリアル通信ポートだけを持つFA機器や計測器などをLANに接続できるようにするインターフェースコンバータ(シリアル-LAN変換アダプタ)のPoE給電対応モデルです。調歩同期のシリアルデータをTCP/IPなどのLANプロトコルに変換するプロトコル変換器として動作します。イーサネットLANインターフェース部にはLantronix社LANデバイスを内蔵しており、35mmDINレール取り付け対応や広い動作温度範囲により、FA用途にも安心してご利用いただけます。



PoE給電の他、ワイド入力DC電源にも対応

SI-60PはLANケーブルで電力供給が可能なPoEに対応しています。LANケーブル経由での電力供給が可能なので、他の電源の確保が難しい場所やACアダプターを置く余裕のないスペースなどにもSI-60Pを設置、運用することが可能です。
PoE規格にはIEEE802.3afとIEEE802.3atがあり、それぞれ1ポート当たり最大15.4W(IEEE802.3af)、30W(IEEE802.3at)の給電が可能ですが、SI-60Pはその両方の規格に対応しています。

接続とPoE給電の例

またPoE給電以外に、別売りのACアダプター、または、DC5VからDC30Vまでの選択範囲の広い外部電源装置からオプションの電源プラグケーブル(SIH-2PG)を通しての電源供給も可能です。

【SIH-2PGとケーブルクランプの例 1】
【SIH-2PGとケーブルクランプの例 2】
SIH-2PG使用時は付属のケーブルクランプにより、電源ケーブル抜けの防止ができます。
特徴

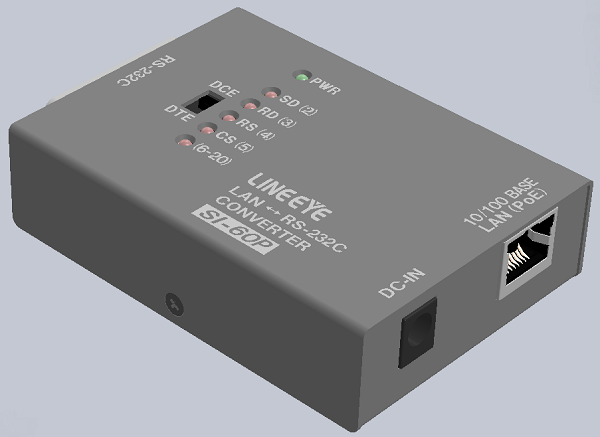

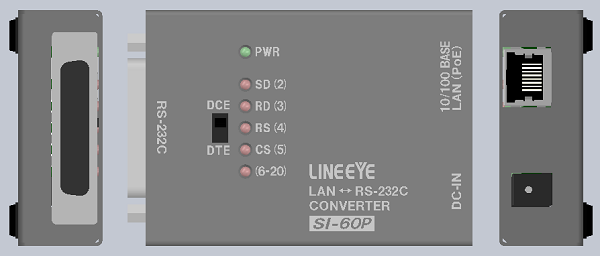

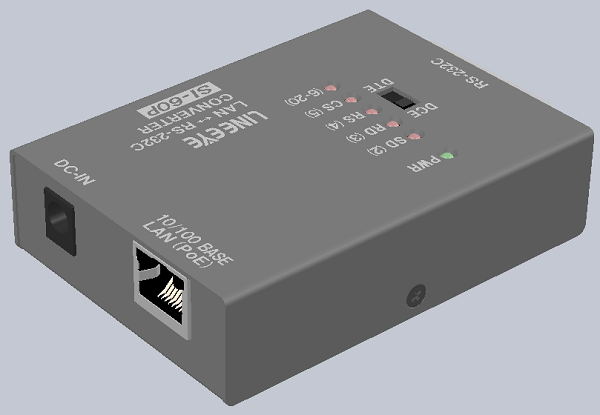

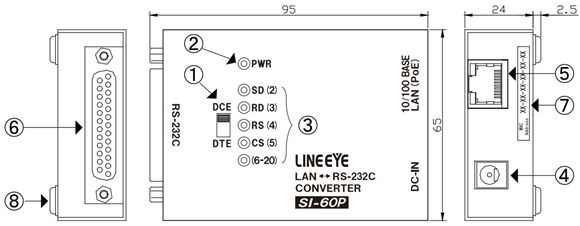

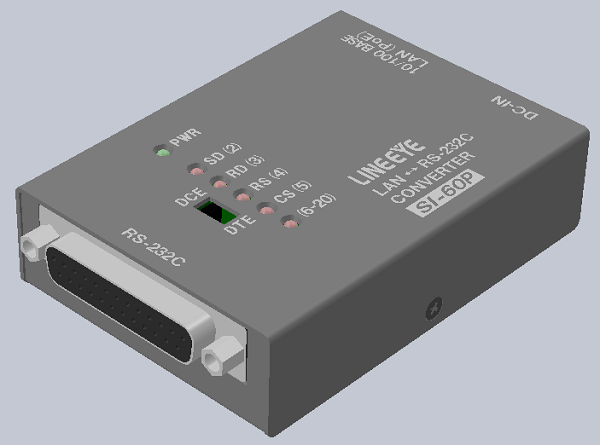

[ コネクター面 ]

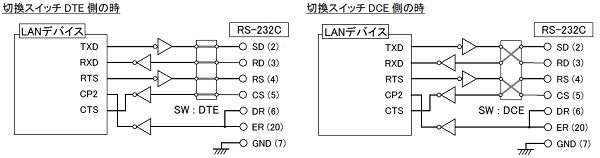

ブロック図
RS-232C機器の接続例

付属のCOMポートエミュレーションソフト ( ComPort Redirector™ )使えば、LANネットワーク上のSI-60Pに接続されたRS-232C機器をパソコンのシリアルポート(COM1〜n)に直接接続しているかのように使 用可能。これにより通信プログラムの変更を最小化できます。もちろん、RS-232CシリアルデータをTCP/IPのソケット通信手順でダイレクトに送受 信することも可能です。

LANケーブルによるRS-232Cの延長

SI-60Pを2台使用することで、既存のLAN配線を利用してRS-232Cを延長することが可能です。

一方のSI-60Pをサーバーモード(またはサーバー兼クライアントモード)もう一方のSI-60Pをクライアントモード(またはサーバー兼クライアントモード)に設定します。

弊社プロトコルアナライザーとの接続例

弊社プロトコルアナライザーをSI-60P/SI-60FPでLAN(イーサネット)に接続すれば、装置A-B間の通信データを連続測定しながら、その測定データを離れた事務所のパソコンでリアルタイムに解析できます。

省スペースの小型設計
【DINレール取付例】
【壁取付金具使用例】

小型のため、省スペースで設置可能。据置や底面のM3ネジ穴を利用したネジ止めの他、別売りのDIN取付プレート(SI-DIN70)やDIN縦置き取付プレート(SI-DIN30S)を使っての35mm DINレールに取り付け、壁取付金具(SI-WM1)を使っての前面からのネジ止め固定、固定用マグネット(SI-MG70)によるスチール壁面への吸着固定など設置場所の状況に応じた取り付け方を選べます。

PoE給電の他に2系統の電源入力にも対応

電源供給は、別売りのACアダプター、またはDSUBコネクタの9ピンからも供給できます。

複数箇所への設置や保守に便利なツール
<設定ツール SILANIOinit>

複数箇所に同一型番のインターフェースコンバータを設置するときに便利な設定ツール SILANIOinit が用意されています。

本機内を出荷時の状態に戻す時にも利用できます。

[SILANIOinitの機能]
仕様
型番 SI-60P
変換機能 LAN ⇔ RS-232C
LANインターフェース RJ45コネクタ 10Base-T/100Base-TX自動検知 Ethernet:IEEE 802.3
LAN側プロトコル TCP/IP, UDP/IP, ARP, ICMP, SNMP, Telnet, DHCP, BOOTP, HTTP, Auto IP
シリアルインターフェース RS-232C, DSUB25 pin (メス), DTE/DCE切り換え可能
シリアル信号 SD, RD, RTS, CTS, DSR,/DTR※1
同期方式 調歩同期(非同期)
通信速度 300、600、1200、2400、4800、9600、19200、38400、57600、
115.2K、230.4K、460.8K※2、921.6K※2 (bps)
データフレーム構成 Data bits [7 or 8] + Parity [Even / Odd / None] + Stop bits [1/2]
フロー制御 XON/XOFF, RTS/CTS
初期設定・管理 Webサーバ, シリアルログイン, telnetログイン
サンプルソフト Windows®用の送受信プログラム(ソースコード付き)を標準添付
LED表示 LAN接続状態, RS-232C回線状態
電 源(PoE) IEEE802.3af、IEEE802.3at、DC48V、クラス1(2W)
電 源※3(外部DC) ・DC-INよりDC5V〜30Vを供給(1.5W)
・Dsubコネクタの9番ピンよりDC5〜30Vを供給
消費電力 1.5W(DC-IN), 2W(PoE)
動作温度 / 保存温度 -20〜55℃ / -20〜80℃
動作湿度 / 保存湿度 10〜95%RH / 10〜95%RH(結露なきこと)
外形寸法 65(W)×95(D)×24(H)mm (スイッチ等の突起部は含まず)
本体質量 約200g
付属品 ユーティリティCD、取扱説明書、保証書
※1: DSUBコネクタの6pinと20pin(DSRとDTR)は、本機内部で接続されています。
※2: 通信速度を460.8Kbps、921.6Kbps で利用する場合は、内蔵LANデバイスをハイパーフォーマンスモードにする必要があります。
※3: 別売りのACアダプタも使用可能。
オプション
写真 名称 型番 説明
DIN取付プレート SI-DIN70 35mmDINレールに取り付けるとき利用します。
DIN縦置き取付プレート SI-DIN30S 35mmDINレールに縦置き設置するための取付プレート
固定用マグネット SI-MG70 SIシリーズやLANIOシリーズなどをスチール製の壁面などに設置するための固定用マグネットです。本体底面のネジ穴にマグネットプレートを2つ取り付けて使用します。
壁取付金具 SI-WM1 通信変換器本体底面のネジ穴に取り付けることで、上面からネジ止めにて壁への取り付けができます。
AUXケーブル LE2-8C SI-60P(DTE設定)とLE-8200A/8200/3500/2500/1500のAUXポートを接続するときに利用します。
SI-RS259 RS-232Cケーブル SI-RS259

DSUB25ピンオス(ミリネジM2.6) - DSUB9ピンメス(インチネジ)
ストレート結線1.8m
SIシリーズのRS-232Cポート(DCE設定)とパソコンのシリアルポートを接続するときに使用します。

[ 詳細はこちら ]

RS-232Cケーブル
(給電対応)
SI-RS259-2P2

DSUB25ピンオス(ミリネジM2.6) - DSUB9ピンオス(ミリネジM2.6)
RS-232Cストレート結線仕様 長さ2m
給電用分岐ケーブル付き
ケーブル長などをカスタム指定することも可能です。

[詳細はこちら ]

ACアダプタ ACアダプタ VFN-650B

入力: AC100V, 50/60Hz
出力: DC6V, 500mA
プラグ:センターマイナス、外径5.5mm、内径2.1mm
適合規格:PSE



耐ノイズ性の高いトランス式ACアダプタです。

SI用小型ACアダプタ GF12-US0618

入力: AC100〜240V、50/60Hz
出力: DC6V、1.8A
プラグ:センターマイナス、外径5.5mm、内径2.1mm
適合規格:PSE/UL/CUL/FCC/CE



低価格で省スペースな小型ACアダプタです。

ワイド入力ACアダプタ 6A-181WP09

定格入力: AC100〜240V、50/60Hz
定格出力: DC9V、2A
プラグ:センタープラス、外径5.5mm、内径2.1mm
適合規格:PSE/UL/CUL/GS/CCC/CE
動作温度: 0-40℃



多くの海外安全規格に対応したワイド入力ACアダプタです。

電源プラグケーブル SIH-2PG DCプラグ(外径5.5mm、内径2.1mm)⇔Y端子1.8m
外部DC電源をSI-60PのDC-IN端子に
供給するときに利用します。

ケーブルクランプ付属
