PRODUCT / 商品情報

LANIO series
LAN接続型デジタル・アナログIOユニット
PCからLAN経由でデジタル信号や
アナログ信号を監視・制御

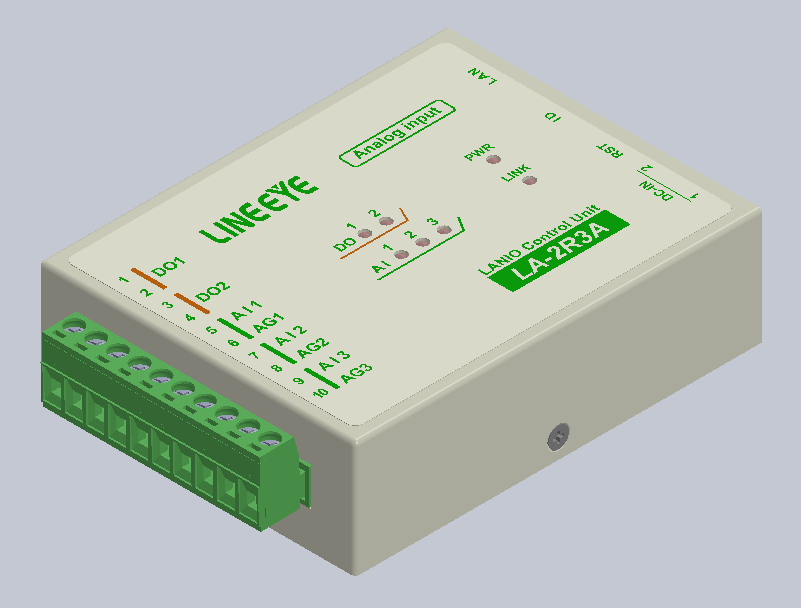

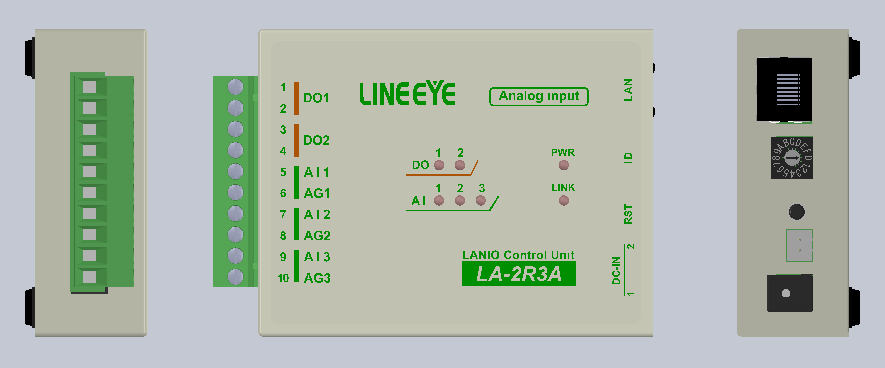

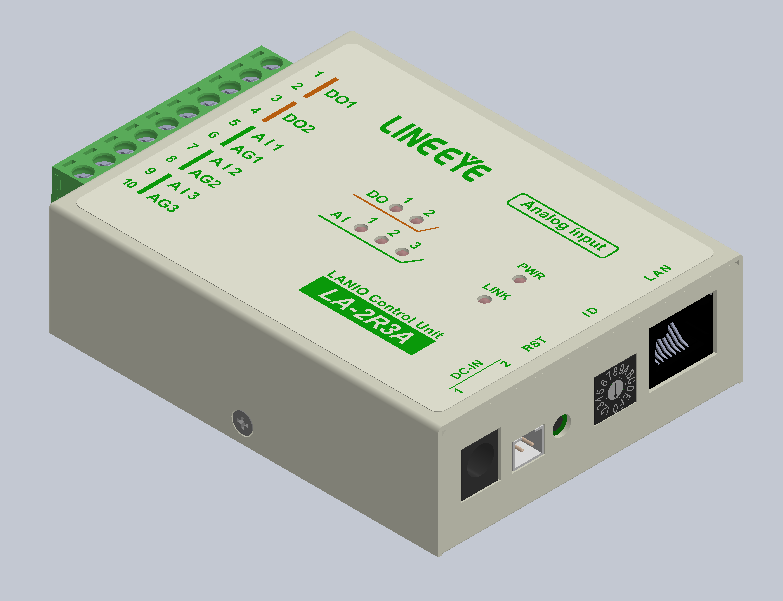

LA-2R3A

アナログ入力 :3
リレー出力 :2

LA-2R3Aは、パソコンからLAN(イーサネット)経由で、アナログ入力3点、リレー出力2点を監視制御できるIOユニットです。自律的にアナログ入力状態をアナログ出力モデルに通知してアナログ信号をLAN経由で延長する機能も装備しています。



特徴

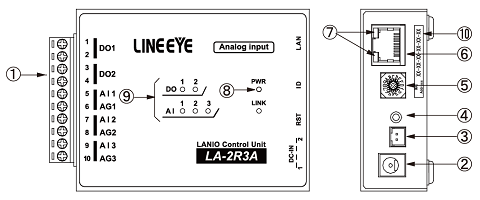

【 入出力構成 】
端子 記号 入出力構成
1 DO1 リレー出力1
2
3 DO2 リレー出力2
4
5 AI1 アナログ入力1
6 AG1 AI1のグランド
7 AI2 アナログ入力2
8 AG2 AI2のグランド
9 AI3 アナログ入力3
10 AG3 AI3のグランド

【 入出力部の内部回路構成 】

※チャンネル毎にあるフォトMOS FETリレーは
同時にオンしないように自動制御されます。


【 接続例 】
接続例

超小型・低価格で分散配置に最適

小規模な制御用途に特化したことで、LANインターフェースを内蔵しながら、手のひらサイズの小型化と低価格を実現。
制御対象が工場内に分散していて1カ所当たりの必要点数が多くない遠隔制御用途に最適です。

鉛フリー環境配慮設計

ハンダ工程での鉛フリーハンダの使用や組立工程での6価クロムフリーネジの採用など環境に配慮した製品です。

複数箇所への設置、試運転や保守作業に配慮

入出力の状態をケース表面のLEDで確認できますので、導入試運転の動作チェックが簡単に行えます。

AI LED: アナログ入力値が正側の入力レンジの1/5以上の時に点灯します。
: 点灯電圧の閾値はPCソフトや設定コマンドで変更できます。

また、制御対象機器との結線を外さずに本体ユニットを交換できる着脱式端子台を採用していますので、メンテナンス作業時間を大幅に短縮することができます。

2系統入力の電源仕様
2系統入力の電源仕様
現場の電源状況に応じて、ピンヘッダ型コネクタまたはACアダプタ用ジャックのどちらからでもDC8〜30Vを給電できます。

また、隣接した2台のユニット間を電源分岐ケーブルで接続すれば、1個のACアダプタで2台のユニットに給電でき、ACアダプタの設置スペースとコストを削減できます。
FA対応の堅牢設計
35mmDINレールへの取り付けに対応

ノイズに強く堅牢な金属筐体や-20〜55℃の広い動作温度範囲により、過酷なFA現場環境でも安心して導入いただけます。

    併用される電源装置(ACアダプタやスイッチング電源など)も使用温度に合せて選定して下さい。

また、別売りDIN取付プレート(SI-DIN70/SI-DIN30)を利用して35mmDINレールへの取り付けにも対応可能です。

10Base-T/100Base-TXのLANネットワークに対応

LANインターフェース部にラントロニクス社XPort®を内蔵。10Base-T/100Base-TXを自動判定してLANに接続できます。TCP/IP、UDP/IPを利用してアナログ信号とデジタル信号の監視、制御を行うことができます。

パソコンからの簡単制御

TCP/IPのペイロード部分に簡単な制御コマンドを送ることで入出力を制御できます。
LAN上のユニットは、IPアドレスだけでなく、機種番号やロータリスイッチで設定したID番号で識別できますので、LAN上に同一モデルを複数接続している場合でも確実に目的の1台を特定できます。

アナログ入力コマンドの例(AI1の取り込み):

step1

パソコンなど -----> [TCP/IPヘッダ] + (AIコマンドch1指定) -----> LA-2R3A

step2-- LA-2R3Aはアナログ入力ch1(AI1)の測定値を返送します。

パソコンなど <----- [TCP/IPヘッダ] + (ch1アナログ測定値応答) <----- LA-2R3A

制御完了

制御ソフトを標準添付

付属の制御ソフト(LA-PC10A)を利用すれば、アナログ入力値の確認や出力信号のON/OFFなどの基本動作をお手持ちのPCから簡単に行えます。

アナログ測定値やリレー制御の履歴にCSVで記録

付属の制御ソフト(LA-PC10A)を使って、指定周期で自動入力したアナログ測定値やその時点でのリレー出力指定値をCSVファイルに自動保存できます。

CSVファイル記録例

メールアラート機能

XPort®のメールアラート機能を利用して、事前登録した特定のメールアドレスに対して事前に設定したアナログ入力値になった時にeメールを送信できます。警報信号レベルを設定しておけば、異常発生時にeメールで通知するシステムをPCレスで実現できます。
『POP before SMTP』や『SMTP-AUTH』等、認証を伴うメールサーバではご利用できません。SMTPのみ対応です。



各接点の組み合わせ条件(OR条件)によって1点のメールアラート機能が動作します。
LANケーブルによるPCレスの入出力延長機能

アナログ入力モデルLA-2R3Aとアナログ出力モデルLA-2A3P-PをLAN経由で対向接続することで、遠隔地へのアナログ信号伝送が可能。

さらにLAN経由で、LA-2A3P-Pの接点入力を対向接続のLA-2R3AのリレーにPCレスで伝送も可能。



[動作原理]
  1. アナログ入力ユニットは、電源が投入されると、周期的(0.05秒〜10分、初期値10秒)に入力アナログ値に相当するアナログ出力を要求するコマンドをLANパケットにのせてアナログ出力ユニットに送信
  2. アナログ出力ユニットは、そのパケットを受けてアナログ信号を出力
アナログ信号→[入力ユニット]→アナログ出力要求LANパケット→[出力ユニット]→アナログ信号

入出力仕様

出力回路

リレー接点(1a) 出力 2点

 定格制御電圧 AC250V / DC30V (5A 時) ,DC110V (0.3A 時)
 最大負荷 電流5A/1点 (抵抗負荷), 10A/2点合計 (抵抗負荷)
 最小適用負荷 DC5V 10mA
 リレー寿命 電気的寿命: 10 万回以上 ( 抵抗負荷、開閉頻度20 回/ 分)
機械的寿命: 2000 万回以上 ( 開閉頻度180 回/ 分)
アナログ入力回路 シングルエンドアナログ入力 3 点  (シグマデルタ型ADC)
 入力レンジ ※1 電圧: ± 100mV, ± 1V, ± 10V, ± 30V 電流: 0 〜 20mA
 分解能 電圧レンジ: 24bit  電流レンジ: 23bit
 測定確度 ※2 ±30Vレンジ ±(0.05% rdg + 3mV)
±10Vレンジ ±(0.05% rdg + 2mV)
±1Vレンジ ±(0.05% rdg + 0.2mV)
±100mVレンジ ±(0.05% rdg + 50μV)
0-20mA電流レンジ ±0.05% FS
 データ更新周期 16.6m 秒/チャンネル 〜 316.5m 秒/チャンネル
 入力インピーダンス 1MΩ
 チャンネル間絶縁 350V (AC ピーク/DC) フォトMOS FET リレー絶縁
入出力端子台 着脱式 ヨーロピアン端子台 5.08mm ピッチ 10 極
適合電線 単線 φ 2.06 〜φ 0.51mm (AWG24 〜 12)
より線 3.31 〜 0.21mm2 (AWG24 〜 12) ※3
電線被覆剥きしろ5mm
 締め付け 0.5 〜 0.6 Nm
入出力状態表示 出力: 赤LED 2 個  入力: 赤LED 3 個
TCP リンク: 赤LED 1 個  電源: 緑LED 1 個
※1: ±50V以上の電圧を印加しないでください。0-20mAレンジは入力端子台に電流検出用抵抗(250Ωまたは50Ω, 精度±0.1%以下)の外付けが必要です。
※2: 周囲温度0〜35℃の確度です。全動作温度範囲での確度は、±30V/±10Vレンジが±(0.1% rdg + 3mV)、±1Vレンジは±(0.1% rdg + 0.3mV)、±100mVレンジは±(0.1% rdg + 70μV)、0-20mA電流レンジは±0.1% FSになります。なお、rdgは読取値に対する確度を、FSはレンジのフルスケールに対する確度を表します。電流の確度は外付け抵抗の誤差を含みません。
※3: より線の時は棒端子を使用してください。



その他のアナログ対応LANIOの共通仕様はこちら。



オプション

写真 名称 型番 説明
DIN取付プレート DIN取付プレート SI-DIN70 35mmDINレールに取付けるとき利用します。
DIN縦置き取付プレート SI-DIN30 35mmDINレールに縦置き設置するための取付プレート
固定用マグネット SI-MG70 SIシリーズやLANIOシリーズなどをスチール製の壁面などに設置するための固定用マグネットです。本体底面のネジ穴にマグネットプレートを2つ取り付けて使用します。
電源分岐ケーブル 電源分岐ケーブル LAH-2XH 2台目ユニットに電源を分岐供給するときに利用します。
両側XHコネクタ付ケーブル0.2m。
電線サイズAWG#22
電源ケーブル 電源ケーブル LAH-15XH 外部DC電源から給電するときに利用します。
片側XHコネクタ付ケーブル1.5m。
電線サイズAWG#22

※:LANIOの同梱品と同等。
ワイド入力ACアダプタ ワイド入力ACアダプタ 6A-181WP09 定格入力: AC100〜240V、50/60Hz
定格出力: DC9V、2A
プラグ:センタープラス、外径5.5mm、内径2.1mm
適合規格:PSE/UL/CUL/GS/CCC/CE
動作温度: 0-40℃
電源プラグケーブル SIH-2PG DCプラグ(外径5.5mm、内径2.1mm)⇔Y端子1.8m
外部DC電源をDC-IN端子に供給するときに利用します。

ケーブルクランプ付属
電流測定用抵抗 250Ω LA-SM10250RB

LAN接続型IOユニットLA-2R3Aのアナログ入力で電流の測定を行なう際に利用します。抵抗:250Ω、許容誤差:±0.1%、電力:0.3W

対応機種:LA-2R3A

5.08mmピッチ端子台 10極 LA-10ETB41

着脱式端子台コネクタ。LAN接続型IOユニット LANIOシリーズ用。予備または交換用です。

対応機種:LANIOシリーズ
