EB-XP061 詳細

UART (3.3V/5V)モデル
EB-XP011

EB-XPシリーズカタログ

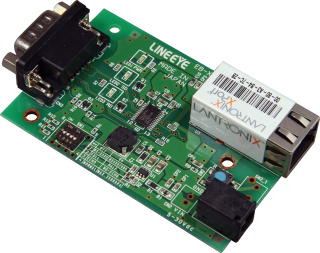

XPortの通信機能の評価やLANシリアル変換モジュールとして機器への組込みに利用できる基板モジュール製品です。

■特徴

超小型デバイスサーバーXPort-05を組込みしやすい基板形態で提供
動作確認に便利なLEDとリセットスイッチを装備
タンタル・電解コンデンサレスの高信頼性、長寿命設計
弊社ホームページのXPortの日本語ドキュメントや設定ツールを利用可能
RoHS対応で環境に配慮した組込み設計に最適
1台でXPort-05のRS-232C/RS-422/RS-485の各変換機能の評価が可能
12Vや24Vなど産業機器用電源にも対応する高効率スイッチング電源回路
インターフェースコンバータSI-60Fの基板と同じ基板サイズ
基板がぴったり収まる金属筐体ケースの参考CAD図面を公開

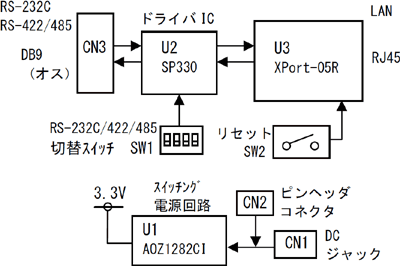

■ブロック図

■各部の説明

ディップスイッチSW1

No.	OFF	ON
1	LAN <-> RS-232C変換	LAN <-> RS-422/485変換
2	全二重 RS-422	半二重 RS-485^※1
3	常に受信可能	CP1がLの時、受信可能^※1 CP1がHの時、受信禁止^※2
4	スルーレート制限なし	スルーレート制限あり^※3

※1: SW1-No.2、No.3は、RS-422/485（SW1-No.1：ON）の時のみ有効

※2: XPortのProtocol設定 RS422/485 の時は SW1-No.3はOFFにします。

※3: SW1-No.4は250Kbps以下の時ON、250Kbpsを越える時OFFにします。

DSUBコネクタ CN3

Pin	I/O	SW1-1：OFF	SW1-1：ON SW1-2：OFF	SW1-1：ON SW1-2：ON
1	--	--	--	--
2	入力	RS-232C　RXD	RS-422　RX+
3	出力	RS-232C　TXD	RS-422　TX-	RS-485　TR-
4	入力	RS-232C　DTR^※1	^※1	^※1
5	--	信号グランド	信号グランド	信号グランド
6	入力	RS-232C DSR^※1	^※1	^※1
7	出力	RS-232C　RTS	RS-422　TX+	RS-485　TR+
8	入力	RS-232C　CTS	RS-422　RX-
9	--	--	--	--

※1: 4ピンと6ピンは内部接続され、その反転レベルがXPortのCP2に接続

発光ダイオード LED1、LED2、LED3　

LED1	PWR	電源が供給されている時に緑色に点灯
LED2	DOUT	XPortから送信時（DOUTがL時）に赤色に点灯
LED3	DIN	XPortへの受信時（DINがL時）に赤色に点灯

リセットスイッチ SW2、SW2_1（未実装）

SW2_1は水平型スイッチ（SKHHLVA010、アルプス電気等）が適合

電源入力コネクタ CN1、CN2（未実装）

CN1　：適合プラグ：センター＋、外径5.5mm、内径2.1mm、長さ9.5mm

CN2　：2.5mmピッチのピンヘッダコネクタ用パターン穴径φ1

＜電源ケーブル、LANケーブル、DSUB9ピン用端子台（オプション）を接続した状態＞

■仕様

搭載通信モジュール^※1	XPort-05R XP1001000-05R
LANインターフェース	RJ45 (10BASE-T, 100BASE-TX)
LANプロトコル	TCP/IP, UDP/IP, ARP, ICMP, SNMP, TFTP, Telnet, DHCP, BOOTP, HTTP, Auto IP
接続インターフェース	DSUB9 pin オス(インチネジ) RS-232C/RS-422/RS-485 通信速度：300bps～921.6Kbps
スイッチ/ジャンパ	XPortリセット、インターフェース切り替え
基板上のLED	PWR（電源）、SD、RD
電源電圧	5～30Vdc DCジャック/ピンヘッダパターンより給電
消費電流	220mA（5V時）～51mA（24V時）
動作温度 / 保存温度	-20 ～ 60℃ / -20 ～ 80℃
動作湿度 / 保存湿度	10 ～ 95%RH / 10 ～ 95%RH
基板寸法 / 本体質量	52(W)×79(D)×18(H) mm / 36g
付属品	取扱説明書、回路図

※1: Lantronix社のバージョンアップ等により変更されることがあります。　　「XPort」は、Lantronix社の登録商標です。

■オプション

名称	写真	型番	備考
DSUB9ピン用端子台（スクリューレス）		LE-9TB	DSUB9ピンコネクタを端子台仕様に変換します。9本の信号線を簡単に結線できます。EB-XP061とRS-422/485機器を接続するのに便利です。 ※ RS-422/485ケーブル（SI-C422-/SI-C485-）の棒端子はこの端子台に適合しません。棒端子を外して被覆を剥けば使用可能です。（最初から端子なし仕様にしたカスタムケーブルも取扱可能です。お問い合わせ下さい）コネクタ：DSUB9pin(メス) インチネジ #4-40 端子台：スプリング固定式 9極（コネクタの9ピンに1対1で対応）適合電線：単線/より線 AWG26～20, 被覆剥き長 8.5～10mm 対象製品：EB-XP061
ワイド入力ACアダプタ		6A-181WP09	定格入力： AC100～240V、50/60Hz 定格出力： DC9V、2A プラグ：センタープラス、外径5.5mm、内径2.1mm 適合規格：PSE/UL/CUL/FCC/CCC/CE 動作温度： 0-40℃ 多くの海外安全規格に対応したワイド入力ACアダプタです。

名称

写真

型番

備考

DSUB9ピン用端子台
（スクリューレス）

LE-9TB

DSUB9ピンコネクタを端子台仕様に変換します。9本の信号線を簡単に結線できます。EB-XP061とRS-422/485機器を接続するのに便利です。

※ RS-422/485ケーブル（SI-C422-/SI-C485-）の棒端子はこの端子台に適合しません。棒端子を外して被覆を剥けば使用可能です。（最初から端子なし仕様にしたカスタムケーブルも取扱可能です。お問い合わせ下さい）

コネクタ：DSUB9pin(メス) インチネジ #4-40
端子台：スプリング固定式 9極（コネクタの9ピンに1対1で対応）
適合電線：単線/より線 AWG26～20, 被覆剥き長 8.5～10mm
対象製品：EB-XP061

ワイド入力ACアダプタ

6A-181WP09

定格入力： AC100～240V、50/60Hz
定格出力： DC9V、2A
プラグ：センタープラス、外径5.5mm、内径2.1mm
適合規格：PSE/UL/CUL/FCC/CCC/CE
動作温度： 0-40℃

多くの海外安全規格に対応したワイド入力ACアダプタです。
