お客様各位
2019年 1月21日

CAN/LIN 通信用PCリンクソフト LE-PC87 バージョンアップ(v1.07)のご案内

(株)ラインアイは、LE-8200A/LE-8200 のCAN/LIN 通信用拡張セットOP-SB87用のPCリンクソフト「LE-PC87」のバージョンアップを実施致しました。旧バージョンをお持ちのお客様は、是非この機会に新バージョンをお試しくださいますようお願い致します。

主なバージョンアップ内容

  1. テキスト変換に「OBD2」オプションを追加しました。
    新バージョンでは、テキスト変換機能のオプションにOBD2 翻訳機能が追加されました。測定したCAN 通信データから自動車の自己診断機能の情報を翻訳出力することができます。

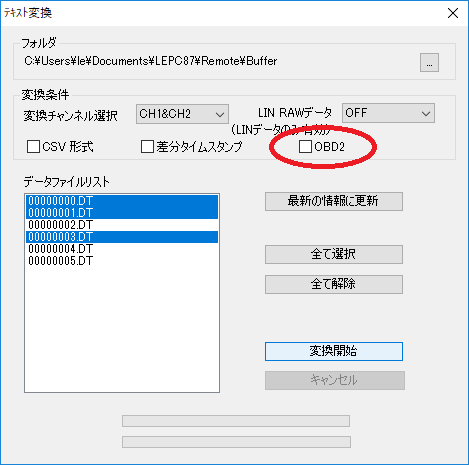

    < テキスト変換に「OBD2」オプションを追加 >


    < テキスト出力の例 >
    *=[LETCVTCL]=====[2019-01-09 9:44:48]=*
    *  CH1 PROTOCOL: CAN                  *
    *      BAUDRATE:500k                  *
    *=====================================*

    ---Time---------ID--Type--ECU#--Len------SID------------------PID etc.------------Desc.-----------Value-----------------------I1234-ANALOG CH1---ANALOG CH2---ANALOG CH3---ANALOG CH4
    04:12:153       7DF  REQ  ALL     2  Get Current Data     PID Support 01-20                                                    1000  +12.9          0.0          0.0          0.0
    04:12:154       7E8  RES   01     6  Get Current Data     PID Support 01-20      PID_SUP      01 XX 03 04 05 06 07 XX  (hex)   1000  +12.9          0.0          0.0          0.0
                                                                                     PID_SUP      XX XX XX 0C 0D 0E 0F 10  (hex)
                                                                                     PID_SUP      11 XX 13 XX 15 XX XX XX  (hex)
                                                                                     PID_SUP      XX XX XX 1C XX XX 1F 20  (hex)
    04:12:161       7E9  RES   02     6  Get Current Data     PID Support 01-20      PID_SUP      01 XX XX 04 05 XX XX XX  (hex)   1000  +12.9          0.0          0.0          0.0
                                                                                     PID_SUP      XX XX XX 0C 0D XX XX XX  (hex)
                                                                                     PID_SUP      11 XX XX XX XX XX XX XX  (hex)
                                                                                     PID_SUP      XX XX XX 1C XX XX 1F 20  (hex)
    04:41:897       7DF  REQ  ALL     2  Get Current Data     Fuel System Status                                                   1000  +12.9          0.0          0.0          0.0
    04:41:900       7E8  RES   01     4  Get Current Data     Fuel System Status     FUELSYSA     Closed Loop                      1000  +12.9          0.0          0.0          0.0

    04:51:354       7DF  REQ  ALL     2  Get Current Data     Calculated LOAD                                                      1000  +12.9          0.0          0.0          0.0
    04:51:355       7E8  RES   01     3  Get Current Data     Calculated LOAD        LOAD_PCT     32.9 %                           1000  +12.9          0.0          0.0          0.0
    04:51:356       7E9  RES   02     3  Get Current Data     Calculated LOAD        LOAD_PCT     32.9 %                           1000  +12.9          0.0          0.0          0.0
    05:03:948       7DF  REQ  ALL     2  Get Current Data     Engine Coolant Temp.                                                 1000  +12.9          0.0          0.0          0.0
    05:03:949       7E8  RES   01     3  Get Current Data     Engine Coolant Temp.   ECT          88 degree C.                     1000  +12.9          0.0          0.0          0.0
    05:03:952       7E9  RES   02     3  Get Current Data     Engine Coolant Temp.   ECT          88 degree C.                     1000  +12.9          0.0          0.0          0.0
    05:08:937       7DF  REQ  ALL     2  Get Current Data     Short Fuel Trim 1                                                    1000  +12.8          0.0          0.0          0.0
    05:08:937       7E8  RES   01     3  Get Current Data     Short Fuel Trim 1      SHRTFT1      0.0 %                            1000  +12.8          0.0          0.0          0.0
    05:12:412       7DF  REQ  ALL     2  Get Current Data     Long Fuel Trim 1                                                     1000  +12.9          0.0          0.0          0.0
    05:12:413       7E8  RES   01     3  Get Current Data     Long Fuel Trim 1       LONGFT1      -0.8 %                           1000  +12.9          0.0          0.0          0.0
    05:19:270       7DF  REQ  ALL     2  Get Current Data     Engine RPM                                                           1000  +12.8          0.0          0.0          0.0
    05:19:271       7E8  RES   01     4  Get Current Data     Engine RPM             RPM          1012.5 /min.                     1000  +12.9          0.0          0.0          0.0
    05:19:275       7E9  RES   02     4  Get Current Data     Engine RPM             RPM          1012.5 /min.                     1000  +12.8          0.0          0.0          0.0
    05:24:176       7DF  REQ  ALL     2  Get Current Data     Vehicle Speed                                                        1000  +12.8          0.0          0.0          0.0
    05:24:176       7E8  RES   01     3  Get Current Data     Vehicle Speed          VSS          0 km/h                           1000  +12.8          0.0          0.0          0.0
    05:24:180       7E9  RES   02     3  Get Current Data     Vehicle Speed          VSS          0 km/h                           1000  +12.8          0.0          0.0          0.0
    05:29:542       7DF  REQ  ALL     2  Get Current Data     Spark Timing Advance                                                 1000  +12.9          0.0          0.0          0.0
    05:29:543       7E8  RES   01     3  Get Current Data     Spark Timing Advance   SPARKADV     9.0 degree                       1000  +12.9          0.0          0.0          0.0
    05:33:944       7DF  REQ  ALL     2  Get Current Data     Intake Air Temp.                                                     1000  +12.8          0.0          0.0          0.0
    05:33:950       7E8  RES   01     3  Get Current Data     Intake Air Temp.       IAT          69 degree C.                     1000  +12.9          0.0          0.0          0.0
    05:37:662       7DF  REQ  ALL     2  Get Current Data     Air Flow Rate                                                        1000  +12.9          0.0          0.0          0.0
    05:37:663       7E8  RES   01     4  Get Current Data     Air Flow Rate          MAF          5.70 g/s                         1000  +12.8          0.0          0.0          0.0
    05:41:336       7DF  REQ  ALL     2  Get Current Data     Abs. Throttle Pos.                                                   1000  +12.9          0.0          0.0          0.0
    05:41:337       7E8  RES   01     3  Get Current Data     Abs. Throttle Pos.     TP           4.7 %                            1000  +12.9          0.0          0.0          0.0
    05:41:344       7E9  RES   02     3  Get Current Data     Abs. Throttle Pos.     TP           4.7 %                            1000  +12.9          0.0          0.0          0.0
    05:46:192       7DF  REQ  ALL     2  Get Current Data     O2 & SHRFT Sensor2                                                   1000  +12.9          0.0          0.0          0.0
    05:46:193       7E8  RES   01     4  Get Current Data     O2 & SHRFT Sensor2     O2S12/12     0.700 V                          1000  +12.9          0.0          0.0          0.0
                                                                                     SHRTFT12/12  99.2 %
    05:52:218       7DF  REQ  ALL     2  Get Current Data     Certified OBD                                                        1000  +12.9          0.0          0.0          0.0
    05:52:219       7E8  RES   01     3  Get Current Data     Certified OBD          OBDSUP       JOBD                             1000  +12.9          0.0          0.0          0.0
    05:52:224       7E9  RES   02     3  Get Current Data     Certified OBD          OBDSUP       JOBD / EOBD / OBD II             1000  +12.8          0.0          0.0          0.0
    05:57:582       7DF  REQ  ALL     2  Get Current Data     Run Time                                                             1000  +12.9          0.0          0.0          0.0
    05:57:583       7E8  RES   01     4  Get Current Data     Run Time               RUNTM        3271 sec.                        1000  +12.9          0.0          0.0          0.0
    05:57:585       7E9  RES   02     4  Get Current Data     Run Time               RUNTM        3271 sec.                        1000  +12.9          0.0          0.0          0.0



  2. リモートモニターのブロックサイズを128MBまで追加し、連続記録容量を最大256GBまで拡張しました。
  3. OP-SB87のVer1.16で上限が2048ファイルに変更されたオートセーブ最大数設定に対応しました。

バージョン履歴

バージョンアップの方法

新しいバージョンのソフトウェア一式を、弊社ホームページからダウンロードして、適当なフォルダに解凍し、フォルダ内のSetup.exeを実行してください。

LA-8200A/LE-8200 のCAN/LIN 通信用拡張セットOP-SB87のファームウェアも最新版(Ver1.17)に更新してください。

お問い合わせ先

本社、技術開発部   TEL:075-693-0161  FAX:075-693-0163
以上
