LAN⇔RS-232C変換 (壁掛けモデル)

SI-60F-L

10Base-T/100Base-TX対応XPort®内蔵

NEW 壁掛けモデル

_*環境配慮*_

SI-60F-L   標準価格: \28,400 (税抜)
【 標準モデルはこちら SI-60F
概要
【 付属品 】
ACアダプタ:1個
ユーティリティCD:1枚
取扱説明書:1部
保証書:1通

SI-60F-Lは、システム機器や計測器などのRS-232Cシリアル通信データをイーサネットLANに伝送するインターフェースコンバータ(シリアル-LAN変換アダプタ)の壁掛けモデルです。Ethernetインターフェース部にはLantronix社XPortRを内蔵しており、シリアルデータを TCP/IPなどのLANプロトコルにシームレスに変換するシリアルデバイスサーバとして動作します。DC5V〜25Vで動作する省電力設計や省資源に配慮した小型金属筐体など、地球環境に優しいFA仕様のLANインターフェース変換器です。新設計の壁掛け用筐体を採用しており、オプションなしで、本体上面からネジ止めで壁面に固定することができます。



特徴

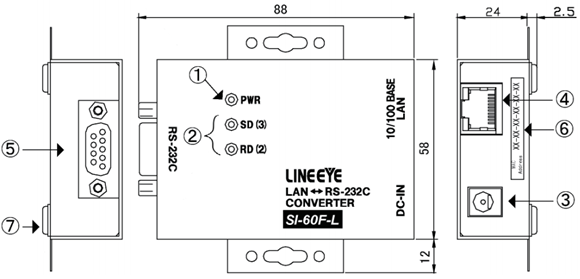

[ コネクター面 ]
他社販売終了製品との比較

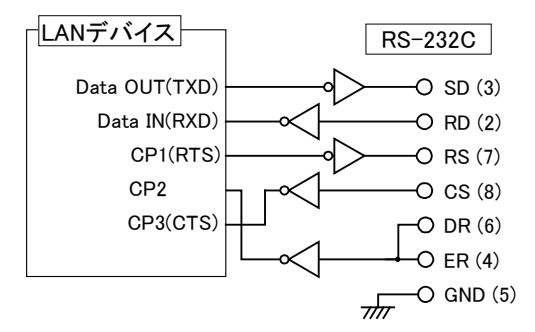

ブロック図
RS-232Cコネクタ信号ピン配置
ピン 名 称 入出力※1 説 明
1 - - 未使用
2 RD In 受信データ
3 SD Out 送信データ
4 ER (DTR) In データ端末レディ
5 GND 信号グランド
6 DR (DSR) In データセットレディ
7 RS (RTS) Out 送信要求
8 CS (CTS) In 送信可
9 - - 未使用
※1: 本機から信号を出力する方向をOut、本機へ入力する方向をIn

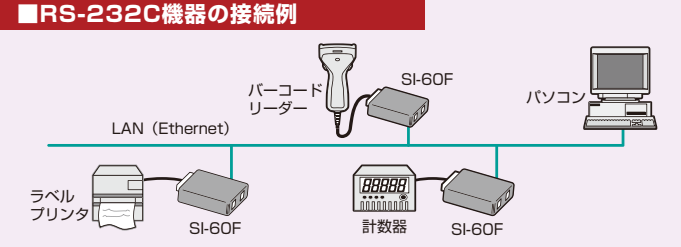

RS-232C機器の接続例

付属のCOMポートエミュレーションソフト ( ComPort Redirector™ )使えば、LANネットワーク上のSI-60F/SI-60F-Lに接続されたRS-232C機器をパソコンのシリアルポート(COM1〜n)に直接接続しているかのように使 用可能。これにより通信プログラムの変更を最小化できます。もちろん、RS-232CシリアルデータをTCP/IPのソケット通信手順でダイレクトに送受 信することも可能です。

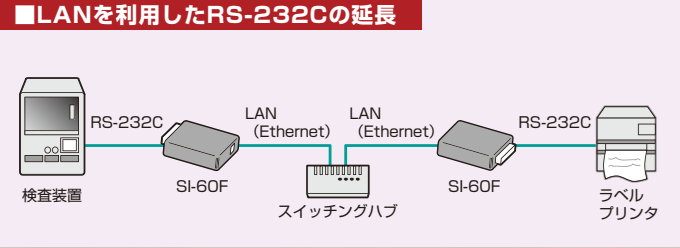

LANケーブルによるRS-232Cの延長

SI-60F/SI-60F-Lを2台使用することで、既存のLAN配線を利用してRS-232Cを延長することが可能です。

一方のSI-60F/SI-60F-Lをサーバーモード(またはサーバー兼クライアントモード)もう一方のSI-60F/SI-60F-Lをクライアントモード(またはサーバー兼クライアントモード)に設定します。

弊社プロトコルアナライザーとの接続例

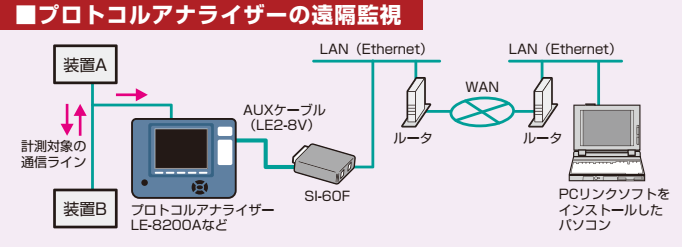

弊社プロトコルアナライザーをSI-60/SI-60F/SI-60F-LでLAN(イーサネット)に接続すれば、装置A-B間の通信データを連続測定しながら、その測定データを離れた事務所のパソコンでリアルタイムに解析できます。

壁への取り付け
【壁掛け設置例】

取付金具を追加することなく前面からネジ止め固定が可能です。





ワイド入力DC電源対応

付属のACアダプター、または、DC5VからDC25Vまでの選択範囲の広い外部電源装置からオプションの電源プラグケーブル(SIH-2PG)を通して電源供給が可能です。

【SIH-2PGとケーブルクランプの例 1】
【SIH-2PGとケーブルクランプの例 2】
SIH-2PG使用時は付属のケーブルクランプにより、電源ケーブル抜けの防止ができます。
複数箇所への設置や保守に便利なツール
<設定ツール SILANIOinit>

複数箇所に同一型番のインターフェースコンバータを設置するときに便利な設定ツール SILANIOinit が用意されています。

本機内のXPortを出荷時の状態に戻す時にも利用できます。

[SILANIOinitの機能]
仕様
変換機能 LAN ⇔ RS-232C
LANインターフェース RJ45コネクタ 10Base-T/100Base-TX自動検知 Ethernet:IEEE 802.3
LAN側プロトコル TCP/IP, UDP/IP, ARP, ICMP, SNMP, Telnet, DHCP, BOOTP, HTTP, Auto IP
シリアルインターフェース RS-232C, DSUB9 pin オス(インチネジ)
シリアル信号 SD, RD, RTS, CTS, DSR,/DTR※1 DTE配列
同期方式 調歩同期(非同期)
通信速度 300、600、1200、2400、4800、9600、19200、38400、57600、
115.2K、230.4K、460.8K※2、921.6K※2 (bps)
データフレーム構成 Data bits [7 or 8] + Parity [Even / Odd / None] + Stop bits [1/2]
フロー制御 XON/XOFF, RTS/CTS
初期設定・管理 Webサーバ, シリアルログイン, telnetログイン
サンプルソフト Windows®用の送受信プログラム(ソースコード付き)を標準添付
LED表示 LAN接続状態, RS-232C回線状態
電 源※3 ・付属ACアダプタ 入力AC100V±15%、50/60Hz
・DC-INよりDC5V(250mA)〜25V(50mA)を供給
消費電力※4 2.8VA
動作温度 / 保存温度 -10〜50℃ / -20〜80℃
動作湿度 / 保存湿度 10〜95%RH / 10〜95%RH(結露なきこと)
外形寸法 82(W)×88(D)×24(H)mm※5 (ゴム足等の突起部は含まず)
本体質量 約170g
付属品 ACアダプタ(型番VFN-650B)、ユーティリティCD、取扱説明書、保証書
※1: DSRとDTRは、本機内部で接続されています。また、その論理状態をXPort®のCP1で確認できます。
※2: 通信速度を460.8Kbps、921.6Kbps で利用する場合は、内蔵XPortをハイパーフォーマンスモードにする必要があります。同モードの詳細は、CD-ROMのXPortユーザーズマニュアルをご覧ください。
※3: いずれか一つから供給可能。
※4: 付属ACアダプター(AC100V入力使用時)。
※5: 壁面取付部分を含む。
オプション
写真 名称 型番 説明
AUXケーブル LE2-8V SI-60F/SI-60F-LとプロトコルアナライザーのAUXポートを接続するときに利用します。
ACアダプタ ACアダプタ VFN-650B

入力: AC100V, 50/60Hz
出力: DC6V, 500mA
プラグ:センターマイナス、外径5.5mm、内径2.1mm
適合規格:PSE



耐ノイズ性の高いトランス式ACアダプタです。

付属品(2009年1月以降から)と同等
SI用小型ACアダプタ GF12-US0618

入力: AC100〜240V、50/60Hz
出力: DC6V、1.8A
プラグ:センターマイナス、外径5.5mm、内径2.1mm
適合規格:PSE/UL/CUL/FCC/CE



低価格で省スペースな小型ACアダプタです。

ワイド入力ACアダプタ 6A-181WP09

定格入力: AC100〜240V、50/60Hz
定格出力: DC9V、2A
プラグ:センタープラス、外径5.5mm、内径2.1mm
適合規格:PSE/UL/CUL/GS/CCC/CE
動作温度: 0-40℃



多くの海外安全規格に対応したワイド入力ACアダプタです。

電源プラグケーブル SIH-2PG DCプラグ(外径5.5mm、内径2.1mm)⇔Y端子1.8m
外部DC電源をSI-60F/SI-60F-LのDC-IN端子に
供給するときに利用します。

ケーブルクランプ付属
