FlexRay通信用拡張セット
OP-SB88

通信アナライザーにセットして利用します。
適合機種： LE-8200A/LE-8200

○ 販売終了製品

概要

FlexRay（フレックスレイ）通信拡張セットOP-SB88は、次世代の高速車載ネットワークとして期待されているFlexRayの通信データを同時に2チャンネルまでリアルタイムでモニターできるLE-8200A/LE-8200用の拡張セットです。複雑なパラメータの設定が不要なモニター機能とFlexRayの１つの通信ノードとしてデータを送受信できるシミュレーション機能によりFlexRay通信システムの開発を強力にサポート。フィルタ機能と大容量メモリーでFlexRayシステム導入時のトラブル解析時間を大幅に短縮。外部信号の同時測定機能により周辺機器の動作と通信データの関連性も調査できます。

京都ビジネス交流フェア2009でのFlexRay計測展示写真はこちら。

特徴

10Mbps、5Mbps、2.5Mbpsに標準対応

FlexRayの標準的な通信速度である10Mbps、5Mbps、2.5Mbpsにモニター・シミュレーション対応します。

通信速度の設定だけでFlexRayのモニタリングが可能

FlexRay独自の約50個の通信パラメータを設定することなく、通信速度を選択するだけで手軽に通信データを観測できます。

非コールドテストノードの評価に有効なデュアルコントローラ仕様

FlexRayの通信に必要なリーディングコールドスタートノードとフォローイングコールドスタートノードを本機に
搭載された2機のFlexRayコントローラーが代行します。これによって、コールドスタートを行わない非コールドス
タートノードのモジュール単位の評価を可能にします。

FlexRayトランシーバー TJA1080を標準搭載

世界初のFlexRayトランシーバーであるNXP社製のTJA1080を標準搭載しています。

モニター機能

＜ヘッダー表示＞

＜ペイロード表示＞

チャンネル毎に設定が可能な受信フィルター

＜フィルター設定＞

フレームヘッダに含まれる、フレームID、各インジケータビット、サイクルカウンターを条件とした受信フレームのフィルタリングが可能です。

外部信号の同時測定

アナライザーの外部入力端子に接続された測定対象機器の信号電圧をアナログ値とデジタル値でフレームの受信ごとに、観測・記録することが可能です。

＜アナログ値表示＞

＜デジタル値表示＞

収集固定行表示

特定フレームの任意データ(フレームヘッダ、ペイロード)を指定表示行に上書き表示でき、常にデータが流れ続けるFlexRay通信のデータ解析に役立ちます。

＜収集固定行設定＞

＜収集固定表示＞

イベントカウンター表示

＜イベントカウンター表示＞

チャンネルごとのフレーム受信数、データトリガーの一致件数、各エラーの発生数を表示します。トリガー機能と組み合わせて動作させることにより、特定のフレームの出現を計数することが可能です。

トリガー機能

フレームに含まれる、ペイロードデータ、フレームID、各インジケータビット、サイクルカウンターを条件としたデータトリガー、通信エラーを条件としたエラートリガー、外部入力を条件とした外部入力トリガーが使用できます。

＜トリガー設定一覧＞

＜データトリガー詳細設定＞

応用例１

トリガー成立結果をカウントアップし各フレームの出現回数をイベントカウンターにて統計表示

応用例２

トリガー成立結果を外部出力信号として、市販のオシロスコープに入力し対象のフレーム波形を観測

＜市販オシロスコープとの接続＞

＜波形補足例＞

シミュレーション機能

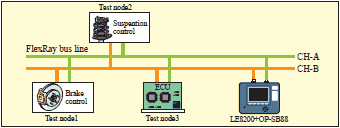

FlexRayノードの動作を代行するシミュレーション機能は、非コールドスタートノードの評価環境を提供するため、本機内にコールドスタート対応の２つのノードを内蔵。事前登録したペイロードデータの繰り返し自動送信やキー操作によるイベント送信ができるので、各開発フェーズで要求される通信テスト環境を効率的に実現します。

フレームの自動送信機能

タイムトリガー方式のメディアアクセスを行う静的フレームの送信を想定したフレーム送信機能です。
あらかじめ登録されたフレームデータを固定的に送信します。

＜自動送信フレーム一覧＞

＜ペイロード設定画面＞

応用例１

サイクルカウンター指定機能により、サイクルカウンターが偶数の時のみにフレームを送信させます。

応用例２

パターンテーブルを使用し、サイクルカウンター（0～63）ごとに任意のペイロードを送信します。

応用例３

スイープ機能を使用し、ペイロードデータの一部を時間経過に沿って動的に変化させます。

＜パターンテーブル＞

＜スイープ設定＞

フレームのイベント送信機能

イベントドリブン方式のメディアアクセスを行う動的フレームの送信を想定したフレーム送信機能です。
本機へのキー入力によって、フレームの送信（動的フレームの場合）およびペイロードデータの切替えを行うことができます。フレーム毎に最大16個のペイロードデータを切替送信することができます。

＜イベント送信フレーム一覧＞

＜ペイロード割当て画面＞

FlexRayノードの送信をワンタッチで実行

＜プリセットデモ機能画面＞

プリセットデモ機能を使えば、FlexRayノードの複雑なパラメータを読み込んで簡単に２つのノードの送信状態を作り出すことができます。

ファイル保存機能

モニター結果および各種設定は外部メモリー（別売）に保存することができます。
FlexRayの50を超える独自のパラメータを含む、シミュレーション設定のトータルリコールも容易です。
迅速な対応を要求されるフィールドワークにおいても作業効率の向上に貢献します。

印字機能

モニター結果およびシミュレーション設定は全て印刷することが可能です。
また、これらはPCで読み込み可能なプレーンテキスト形式として外部メモリー（別売）に書き出すことも可能です。

モニター結果印字例

*=[LE-8200]======[2013-02-21 9:37:58]=*
* Model     : LE-8200                 *
* Version   : 1.04                    *
* Extension : OP-SB88                 *
* Serial No.: ********                *
* Start time: 2013-02-21 09:37:18     *
* Stop time : 2013-02-21 09:37:21     *
*-------------------------------------*
*  PROTOCOL : FlexRay                 *
*  BUS SPEED: 10M                     *
*=====================================*

----TM-----CH--ID-CYC-PRE-NUL-SYN-STA-LEN-TSS-ST-HCRC--FCRC-I1234
000.034.997 A         --SYMBOL             35                0000
000.034.997 B         --SYMBOL             35                0000
000.035.169 A    4  0  0   0   1   1    2   5  G  097 433549 0000
000.035.176 B    4  0  0   0   1   1    2   5  G  097 256F4C 0000
000.038.168 A    4  1  0   0   1   1    2   5  G  097 044901 0000
000.038.176 B    4  1  0   0   1   1    2   5  G  097 621304 0000
000.041.168 A    4  2  0   0   1   1    2   5  G  097 CDCDD9 0000
000.041.175 B    4  2  0   0   1   1    2   5  G  097 AB97DC 0000
000.044.168 A    4  3  0   0   1   1    2   5  G  097 8AB191 0000
000.044.175 B    4  3  0   0   1   1    2   5  G  097 ECEB94 0000
000.047.088 A    2  4  0   0   1   1    2   5  G  4A9 20543D 0000
000.047.095 B    2  4  0   0   1   1    2   5  G  4A9 460E38 0000
000.047.168 A    4  4  0   0   1   1    2   5  G  097 03A9A2 0000
000.047.175 B    4  4  0   0   1   1    2   5  G  097 65F3A7 0000
000.050.088 A    2  5  0   0   1   1    2   5  G  4A9 672875 0000
000.050.095 B    2  5  0   0   1   1    2   5  G  4A9 017270 0000
000.050.168 A    4  5  0   0   1   1    2   5  G  097 44D5EA 0000
000.050.175 B    4  5  0   0   1   1    2   5  G  097 228FEF 0000
000.053.088 A    2  6  0   0   1   1    2   5  G  4A9 AEACAD 0000
000.053.095 B    2  6  0   0   1   1    2   5  G  4A9 C8F6A8 0000
000.053.168 A    4  6  0   0   1   1    2   5  G  097 8D5132 0000
000.053.175 B    4  6  0   0   1   1    2   5  G  097 EB0B37 0000
000.053.408 A   10  6  1   1   0   0    2   5  G  7A7 7565D8 0000
000.053.415 B   10  6  1   1   0   0    2   5  G  7A7 133FDD 0000
000.053.807 A   20  6  0   1   0   0    2   5  G  46B 9C4A32 0000
000.053.815 B   20  6  0   1   0   0    2   5  G  46B FA1037 0000
000.054.207 A   30  6  0   1   0   0    2   5  G  3AC DC91A7 0000
000.054.215 B   30  6  0   1   0   0    2   5  G  3AC BACBA2 0000
000.056.087 A    2  7  0   0   1   1    2   5  G  4A9 E9D0E5 0000
000.056.095 B    2  7  0   0   1   1    2   5  G  4A9 8F8AE0 0000
000.056.167 A    4  7  0   0   1   1    2   5  G  097 CA2D7A 0000
000.056.175 B    4  7  0   0   1   1    2   5  G  097 AC777F 0000
000.056.407 A   10  7  1   1   0   0    2   5  G  7A7 321990 0000
000.056.415 B   10  7  1   1   0   0    2   5  G  7A7 544395 0000
000.056.807 A   20  7  0   1   0   0    2   5  G  46B 2A6B9E 0000
000.056.814 B   20  7  0   1   0   0    2   5  G  46B 4C319B 0000
000.057.207 A   30  7  0   1   0   0    2   5  G  3AC C68024 0000
000.057.214 B   30  7  0   1   0   0    2   5  G  3AC A0DA21 0000
000.058.187 A   60  7  0   1   0   0    4   5  G  563 3CAD9B 0000
000.058.198 B   60  7  0   1   0   0    4   5  G  563 52B8AE 0000
000.059.087 A    2  8  0   0   1   1    2   5  G  4A9 E1F100 0000
000.059.094 B    2  8  0   0   1   1    2   5  G  4A9 87AB05 0000
000.059.167 A    4  8  0   0   1   1    2   5  G  097 C20C9F 0000
000.059.174 B    4  8  0   0   1   1    2   5  G  097 A4569A 0000
000.059.407 A   10  8  1   1   0   0    2   5  G  7A7 3A3875 0000
000.059.414 B   10  8  1   1   0   0    2   5  G  7A7 5C6270 0000
000.059.807 A   20  8  0   1   0   0    2   5  G  46B 1C46D7 0000
000.059.814 B   20  8  0   1   0   0    2   5  G  46B 7A1CD2 0000
000.060.207 A   30  8  0   1   0   0    2   5  G  3AC 5078B5 0000
000.060.214 B   30  8  0   1   0   0    2   5  G  3AC 3622B0 0000
000.062.087 A    2  9  0   0   1   1    2   5  G  4A9 A68D48 0000
000.062.094 B    2  9  0   0   1   1    2   5  G  4A9 C0D74D 0000
000.062.167 A    4  9  0   0   1   1    2   5  G  097 8570D7 0000
000.062.174 B    4  9  0   0   1   1    2   5  G  097 E32AD2 0000
000.062.407 A   10  9  1   1   0   0    2   5  G  7A7 7D443D 0000
000.062.414 B   10  9  1   1   0   0    2   5  G  7A7 1B1E38 0000
000.062.807 A   20  9  0   1   0   0    2   5  G  46B 3C923B 0000
000.062.814 B   20  9  0   1   0   0    2   5  G  46B 5AC83E 0000
000.063.207 A   30  9  0   1   0   0    2   5  G  3AC 4A6936 0000
000.063.214 B   30  9  0   1   0   0    2   5  G  3AC 2C3333 0000
000.064.187 A   60  9  0   1   0   0    4   5  G  563 2B90EF 0000
000.064.198 B   60  9  0   1   0   0    4   5  G  563 4585DA 0000
