PRODUCT / 商品情報
DSUB25-9変換アダプタ
（LEシリーズ（シリアル）用）
（LEシリーズ（シリアル）用）
LE-259AD3
詳細
RS-232CのDSUB25ピンをDSUB9ピンに変換します。プロトコルアナライザーのDSUB25ピン（メス）のRS-232C計測コネクタをDSUB9ピン（オス）に変換することができます。
DSUB9ピン分岐ケーブル LE-009M2 と組み合わせれば、DSUB9ピン用モニターケーブル LE-259M1 と同じ様に使うことができます。

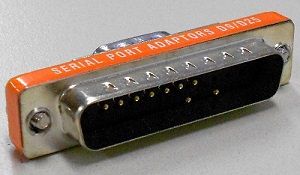

＜全体＞
＜DSUB25ピン側＞
＜DSUB9ピン側＞

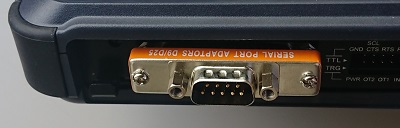

＜アナライザー装着例＞

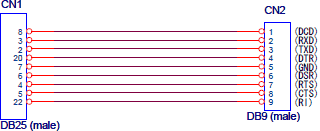

■結線図
■仕様
| コネクタ | CN1:DSUB25ピン(オス)コネクタ ミリネジ M2.6 CN2:DSUB9ピン(オス)コネクタ インチネジ #4-40 UNC |
|---|---|
| 適合製品 | LE-8500X-RT / LE-8500XR-RT / LE-8200A / LE-8200 / LE-3500XR(V2) / LE-2500XR(V2) / LE-3500XR / LE-2500XR / LE-3500R / LE-2500R / LE-1500R / LE-3500 / LE-2500 / LE-1500 / LE-3200 / LE-2200 / LE-1200 / LE-200PF / LE-150PF / LE-200PR / LE-150PR その他、DSUB25pinのRS-232C計測ポートをもつラインアイ通信アナライザー |
