LANIO series Gバージョン
LAN接続型デジタルIOユニット
PCからLAN経由でデジタル信号を
監視・制御

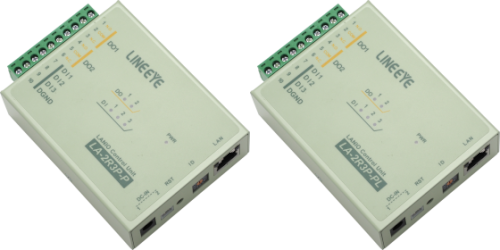

LA-2R3P-P(G)

リレー(1C接点)出力 :2
ドライ接点入力 :3
LANIOシリーズにC接点対応モデルが登場!
SMTP-AUTHメールアラートが可能なGバージョン

LA-2R3P-P(G)は、C接点のリレー出力2点とドライ接点入力3点を持つデジタルIOユニットです。パソコンとLAN接続して遠隔制御監視に使用できるほか、2台のLA-2R3P-P(G)をLAN接続すると、片方の入力(2点)をもう片方のリレー出力(2点)へ、双方向へPCレスで伝達することができます。また、入力3点はメールアラート機能に対応しており、入力状態が変化した時にメールを送信することができます。

LAN⇔シリアル通信変換機能付きの姉妹機
⇒ LA-232/485 シリーズ



Gバージョン
このモデルは機能強化した新モデル「Gバージョン」です。
Gバージョンは標準バージョンから以下の機能が強化されています。
○ メールアラート機能が認証メール(SMTP-AUTH)に対応(標準バージョンはSMTP-AUTH非対応)
○ 1:N のTCP接続をサポートし、最大4台の対応ユニットまたはパソコンと同時接続が可能

パソコンからの簡単制御入出力ライブラリ無償提供 など、LANIOシリーズ共通の特長はこちら




【 入出力構成 】
端子 記号 入出力構成
1 DO1 リレー出力1
2
3
4 DO2 リレー出力2
5
6
7 DI1 ドライ接点入力1
8 DI2 ドライ接点入力2
9 DI3 ドライ接点入力3
10 DGND グランド
【 入出力部の内部回路構成 】
回路図

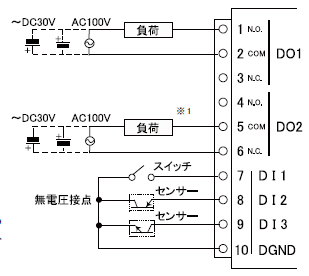

【 接続例 】
接続例
【 ブロック図 】
ブロック図
LA-2R3P-P(G) の入出力仕様
出力回路 リレー接点(1c) 出力 2点
定格制御電圧 AC250V/DC30V (5A 時), DC110V (0.3A 時)
最大負荷電流 N.O.側: 5A/1点(抵抗負荷)
N.C.側: AC時 2A/1点(抵抗負荷), DC時 1A/1点( 抵抗負荷)
最小適用負荷 DC5V 10mA
リレー寿命 電気的寿命: 10 万回以上 ( 抵抗負荷、開閉頻度20 回/ 分)
機械的寿命: 2000 万回以上 ( 開閉頻度180 回/ 分)
入力回路 ドライ接点入力 3 点
定格入力抵抗 off → on 1K Ω以下
on → off 10K Ω以上
入出力端子台 着脱式 ヨーロピアン端子台 5.08mm ピッチ 10 極
適合電線※1 単線 φ 2.06 〜φ 0.51mm (AWG24 〜 12)
より線 3.31 〜 0.21mm2 (AWG24 〜 12)
電線被覆剥きしろ5mm
締め付け 0.5 〜 0.6 Nm
入出力状態表示※2 出力: 赤LED 2 個  入力: 赤LED 3 個  電源: 緑LED 1 個
※1 より線の時は棒端子を使用してください。
※2 電源(PWR)LED は、TCP 接続前は緑色、TCP 接続後は橙色に点灯します。



その他のLANIO共通仕様はこちら。
