（株）ラインアイは、高耐圧二重絶縁仕様のLAN<->RS-422/485インターフェースコンバータ「SI-65i」および「SI-65i-RJ」を開発・商品化し発売開始いたします。

弊社従来機種のSI-65シリーズ（LAN⇔RS422/485変換）は、IoTやM2Mに対する需要の高まりに伴い、シリアル機器のネットワーク化を目的としてFAをはじめとした様々な分野で広くご活用頂いておりますが、高い信頼性を要求される現場において、主にRS-422/485インターフェース側からの予期しない高電圧からLAN側を保護するための高耐圧絶縁仕様の変換器が求められていました。
SI-65iおよびSI-65i-RJは、LANモジュール内のトランス絶縁に加え、LAN⇔RS-422/485間をフォトカプラにより高耐圧信号絶縁した二重絶縁仕様とすることでサージなどの高電圧から接続機器を保護します。両機種ともワイドDC電源入力に対応し、RS-422/485インターフェースとしてSI-65iは端子台、SI-65i-RJはRJ-45コネクタを採用。確実な固定が必要な少点数での設置には端子台仕様を、一般的なCAT5EやCAT6のLANケーブルを使用してマルチドロップ接続で多数の機器を設置する際はRJ-45コネクタ仕様を、という風に用途に合わせた機種選択が可能です。

SI-65iの商品情報

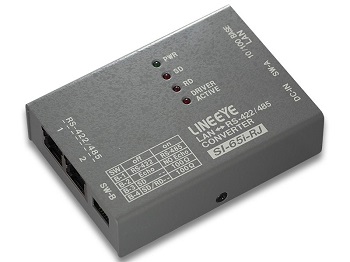

SI-65i-RJの商品情報

• SI-65iは従来の押し締め型端子台を採用、確実な固定が可能
• SI-65i-RJはストレート結線またはクロス結線の一般的なLANケーブルでRS-422/485接続が可能な2つのRJ45コネクタを装備
• 1500Vdc耐圧のトランス絶縁に加えLAN⇔RS-422/485間をフォトカプラにより高耐圧信号絶縁（SI-65i：3000Vdc、SI-65i-RJ：1500Vdc）した二重絶縁仕様
• DC 5V～30VのワイドDC電源対応に対応
• -20～70 ℃の幅広い動作温度で寒冷地にも対応
• 堅牢かつノイズに強い小型金属筺体を採用
• RS-485ドライバの自動制御が可能

型番		SI-65i	SI-65i-RJ
シリアル	インターフェース	5極 押締型端子台 5.08mmピッチ　終端抵抗設定可	RJ-45コネクタ2口　終端抵抗設定可
	同期方式	調歩同期（非同期）
	通信速度(bps)	300、600、1200、2400、4800、9600、19200、38400、57600、115.2K、230.4K、460.8K※1、921.6K※1
	データ構成	Data (7 or 8) + Parity (Even、Odd or None) + Stop (1 or 2)
	フロー制御	Xon/off、回線監視
	LED表示	SD, SD/RD, DRIVER ACTIVE
	信号絶縁	絶縁耐圧3000Vdc	絶縁耐圧1500Vdc
	サージ保護	15KV ESD
LAN	インターフェース	Ethernet IEEE802.3 RJ-45 コネクタ 10BASE-T/100BASE-TX
	プロトコル	ARP, TCP/IP, UDP/IP, ICMP, SNMP, TFTP, Telnet, DHCP, BOOTP, HTTP, AutoIP
	LED表示	10BASE-T、100BASE-TX、Activity、Link、Full/Half duplex
	トランス絶縁	1500V
管理		Webマネージャー、Telnet接続
電源・消費電力		DC5～30V、2.9W/3.8VA（付属ACアダプタ（AC100V入力時）使用時。）
動作温度 / 湿度		-20～70℃ / 20～95%RH
寸法・質量		65×90×24mm、約195g
付属品		AC アダプタ、ユーティリティCD-ROM、取扱説明書、保証書



2021年3月中旬
